CST仿真实例:圆柱形谐振腔的模式分析
波导谐振器一般可以由波导两端短路形成,矩形和圆柱形谐振腔比较常见。矩形谐振腔模式的表示,是从波导的TEmn和TMmn变成了TEmnp和TMmnp,p是沿z方向的周期。之所以我们这里分析圆柱形,一是三个下角标更不容易理解(TEnip和TMnip),二是CST的Component Library里有自带案例,圆柱形谐振腔加外电路,我们就以这个圆柱为基础。

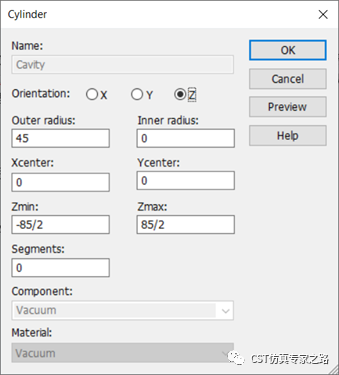

这里我们定义一个直径90mm,高85mm的圆柱,材料为真空,背景材料为PEC所以是金属腔。频率就看2-3GHz吧。

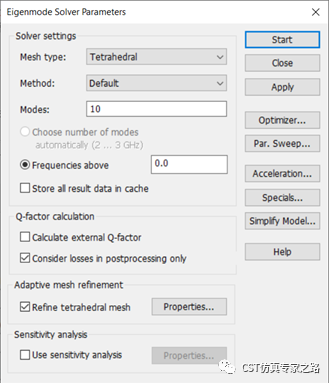

E-solver本征模仿10个模看看, 全电边界, 开始仿真。
看结果之前,先算几个理论值分析一下:
(D*fmin)^2=(9*2000)^2=3.24E8
(D*fmax )^2=(9*3000)^2=7.29E8
(D/l)^2=(9/8.5)^2=1.121

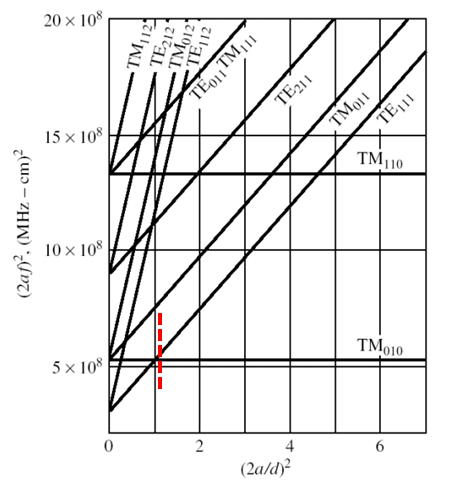

这里D是直径,单位cm,f为频率范围,单位是MHz,I是圆柱高,单位cm。然后在下面理论模式图中找,纵坐标大概3-7,横坐标1.1,也就是红虚线工作区域:
David M. Pozar, Microwave Engineering, Third Edition, JohnWiley & Sons, Inc. 2005.
不出意外的话,仿真结果应该能看到这个频率范围内至少两个模,TM010和TE111,因为红虚线有两个交点。TM011目测可能差一点点,也就是说,这个圆柱尺寸,TM011频率确实在3GHz左右,可能3GHz多一点,那就不在我们分析频率之内。不过好在E-solver把你想看的模式都给你,所以我们的十个模就是这条红虚线向上数的交点(有些交点有简并模,degenerate mode,就是一个点但是俩个模)。下面就开始验证这些模式。

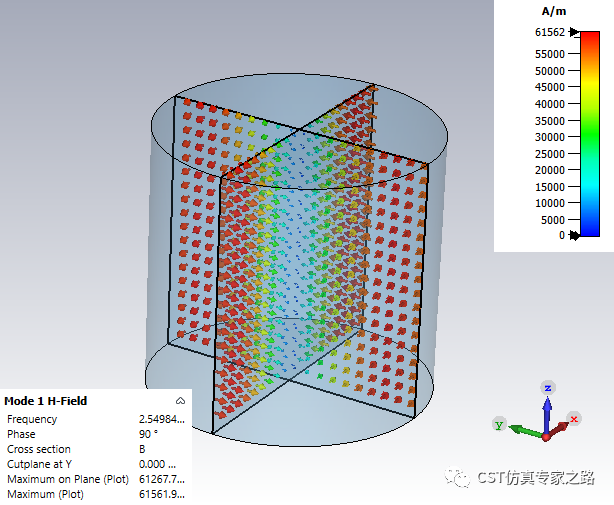

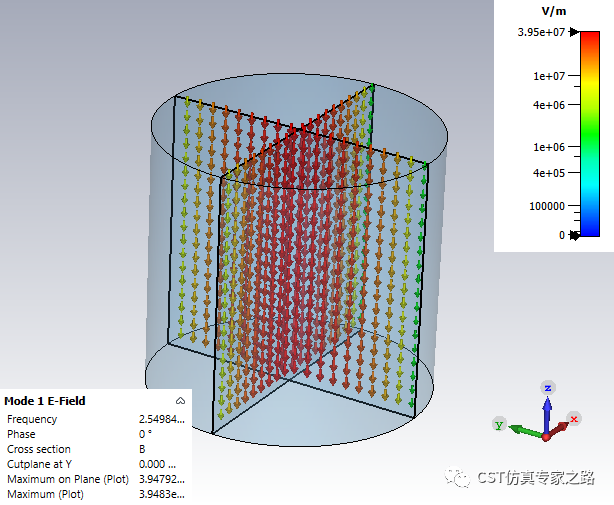

Mode 1 = TM010,频率2.54GHz:
磁场矢量始终在X-Y平面上,垂直于传播方向Z,所以是TM(transverse magnetic)。沿X-Y平面(Z任意,半径任意)绕一圈,磁场电场都不变,就是没有周期性,所以n=0;直径方向(比如X中轴或Y中轴,磁场是一个周期正弦波(正>零->负),所以i=1;Z方向均匀没有周期性,所以p=0。
该模式是基本模式,那实际有什么用呢?因为中心电场均匀,可用于谐振围绕方法测量电介质,只需将样品放中间,对模式影响不大,但谐振频率或Q值有一点变化,所以能测量介电常数。

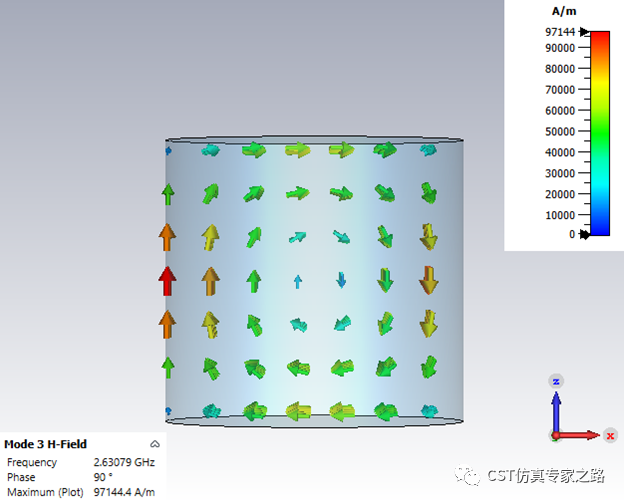

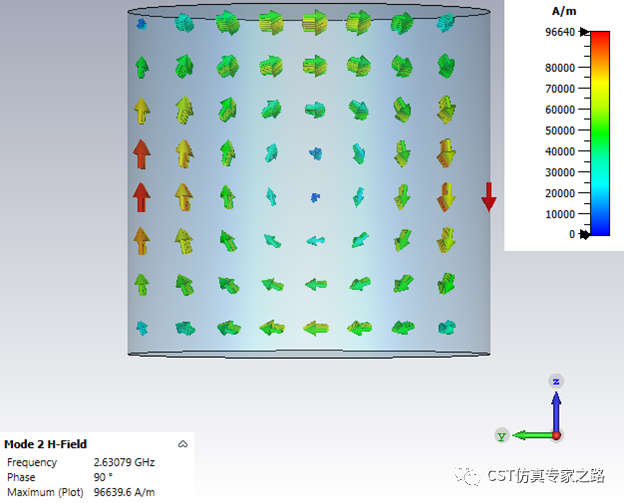

Mode 2/3 = TE111,频率 2.63GHz

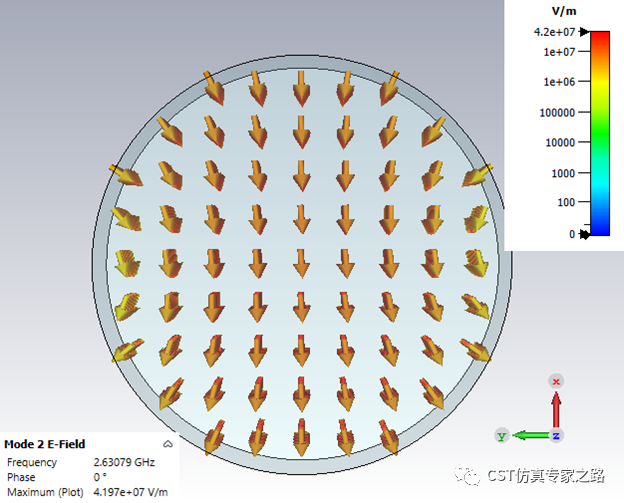

简并模,从上面看,两个模的电场正交就像小蛮腰,侧面看磁场是缠绕电场的束腰。电场平行X-Y平面,所以是TE。沿X-Y平面绕一圈,磁场一个正弦周期(正-> 0 -> 负-> 0-> 正),或者看电场(进->出->进),所以n=1; 直径方向,磁场是一个周期正弦波,所以i=1;Z方向束磁场腰转一圈,所以p=1。
该模式也不是没有用,比如之前理论模式图里红线左侧区域,有一小部分是以TE111为基础模的,也就是圆柱比较高挑的时候,可用于微波霍尔效应测量。简单的说,还是样品放中间,用简并模之一去激励,另一个模输出信号,然后通过Q值变化,算出样品的电导率。当然类似的TE112模式也可以这么用哈,还能腾出一半的腔体设计别的东西。

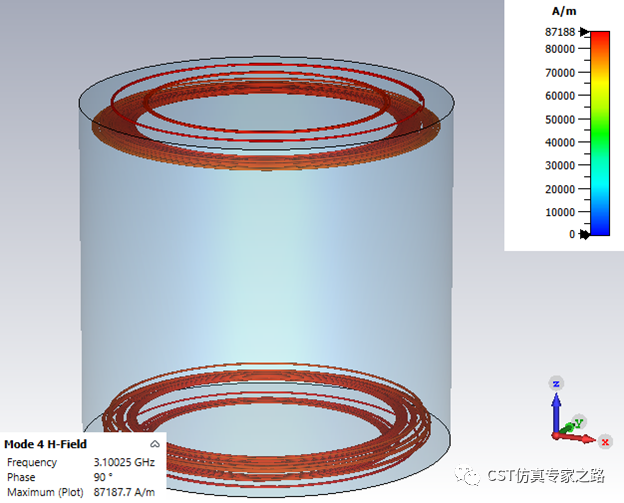

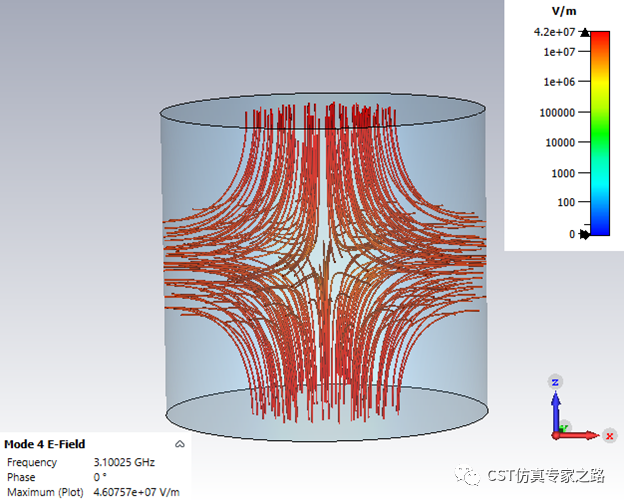

Mode 4 = TM011, 频率3.1GHz
怎么样,之前目测的挺准吧,这个模超过我们2-3GHz的范围了。高次模箭头太乱不好看,换streamline视图,所以电场从圆柱高拦腰一半处进(出),两圆心出(进)。根据我刚才的“瘦腰”原理,可以预测磁场应该又掐脖子又掐腿,磁场与X-Y平面平行,所以是TM。沿X-Y平面绕一圈,电场磁场都均匀没有周期性,所以n=0;直径方向,电场磁场都是一个周期正弦波,所以i=1;Z方向虽然电场磁场都有两束,但方向相反,所以还是一个周期,p=1。能匝起来的单束里面就都是一个方向。

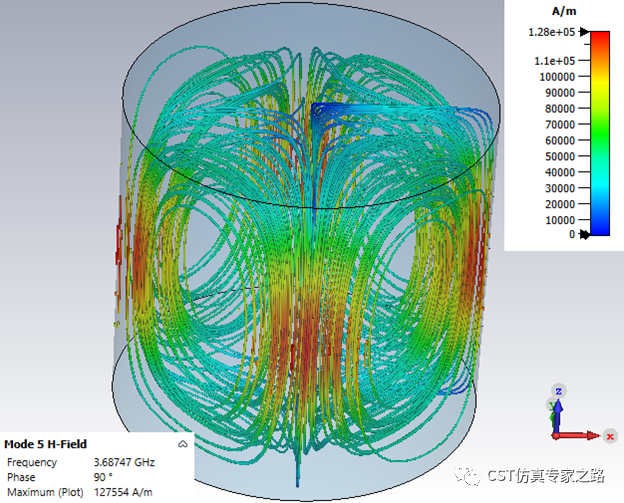

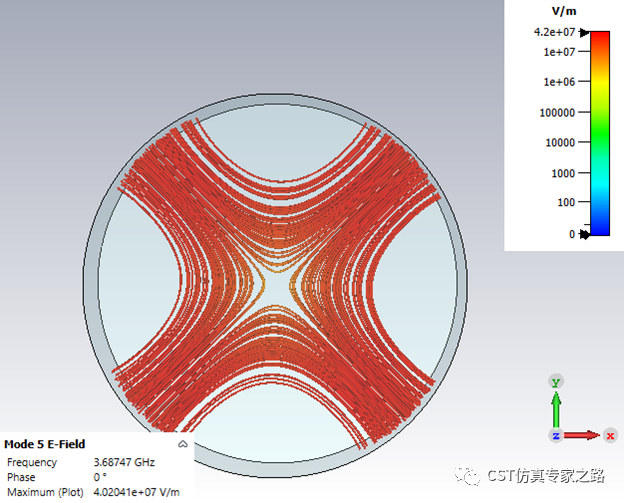

Mode 5/6 = TE211 频率3.68GHz
沿X-Y平面绕一圈,电场磁场都两有两个周期,所以n=2;直径方向,电场磁场都是一个周期正弦波,所以i=1;Z方向磁场绕一圈,p=1。这里展示Mode5就够了,Mode6简并模转45度正交就行。

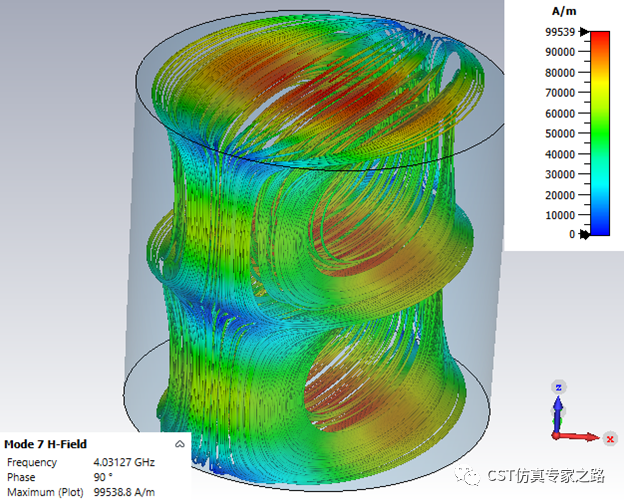

Mode 7/8 = TE112, 频率4.03GHz
沿X-Y平面绕一圈,电场磁场都1个周期,所以n=1;直径方向,电场磁场都是一个周期正弦波,所以i=1;Z方向磁场绕两圈,p=2。这里展示Mode7就够了,Mode8简并模转90度正交就行。

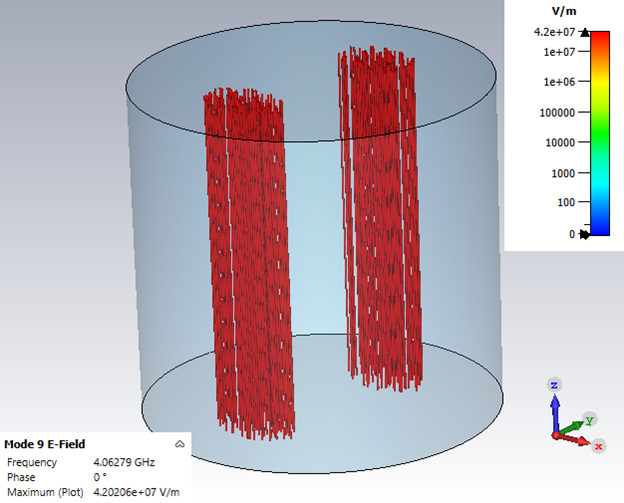

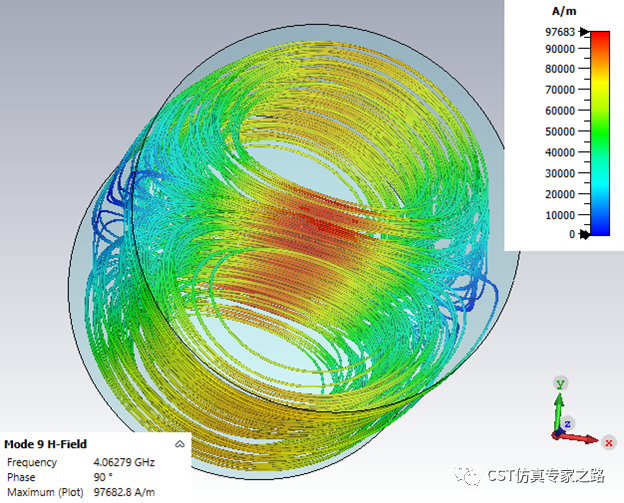

Mode 9/10 =TM110, 频率4.06GHz
沿X-Y平面绕一圈,电场磁场都1个周期,所以n=1;直径方向,电场磁场都是一个周期正弦波,所以i=1;Z方向磁场绕两圈,p=0。这里展示Mode9就够了,Mode10简并模转90度正交就行。
所以我们一口气一共看了十个模,一直看到了TM110,其实再往更高频率看还有模很有用呢,比如TE011,电场在X-Y 平面上,所以电流只在侧壁上,两端圆面没有电流,所以不需要很好的密封,Q值高,可用于频率计。同学应该可以自己增加模数仿真观察,看第十几个才是TE011。
补充内容1:
后处理Lossand Q 可以算出每个模式的能量损耗和品质因数。
只有损耗大于零,才有Q值,所以这里PEC不是用理想导体,而是可以定义电导率的,
补充内容2:

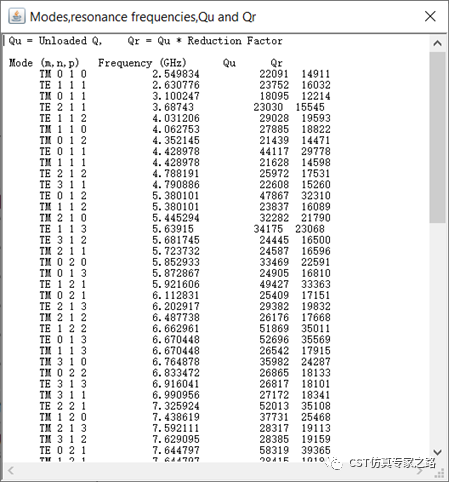

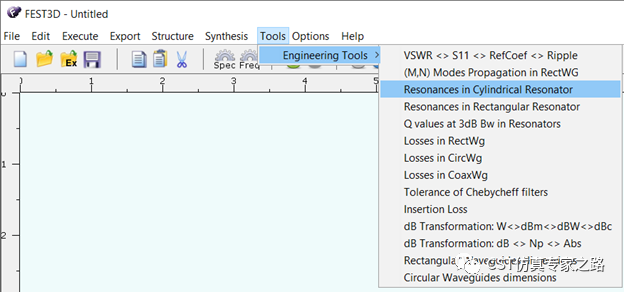

我们还可以用CST几年前收购的FEST3D软件里小工具验证一下理论值。
补充内容3:

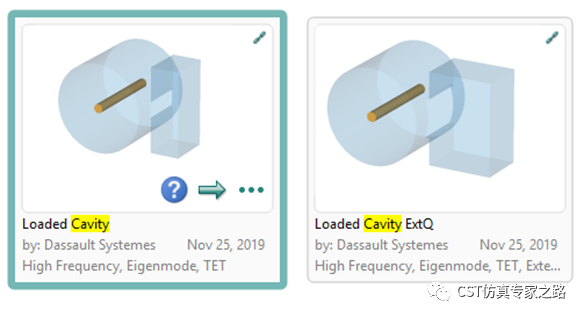

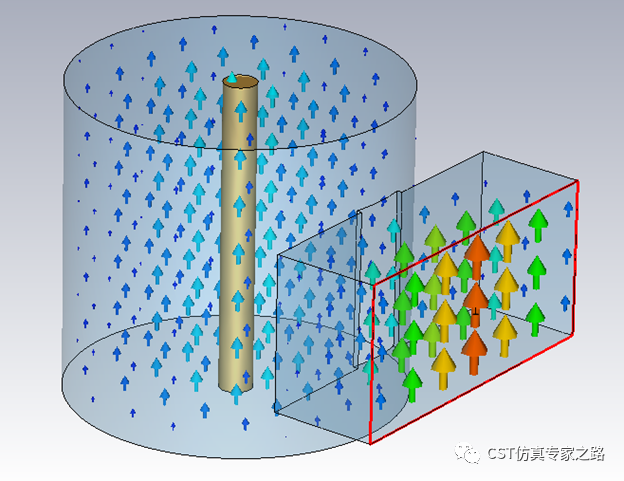

这个尺寸的谐振腔就是Component Library里面的Loaded Cavity 案例里的圆柱体,案例还加个介质柱,会影响谐振频率和Q,外接波导可用来激励TM010基本模,同学可以打开学习。
最后划重点:
1. 谐振模式很多,多观察才能理解三个下角标的定义。
2. 磁场总是给电场束腰,这样比较容易理解。
3.高阶模用Streamlines方式观察比箭头矢量场容易的多。技巧就是,能匝起来的单束里面就都是一个方向,分开的双束就是相反方向,线圈密度和大小均可调节。
4. 并模互相正交,正交不一定是旋转90度,高阶模可以是45度,30度等等。
5.谐振腔或腔体滤波器建模有点特殊,是只画介质材料就可以,空白部分就是背景材料,通常定义PEC就好,注意不是导电率无穷大的PEC。
