CST基础031-仿真频率设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

设置仿真需要的频率范围操作命令：Simulation > Settings > Frequency。

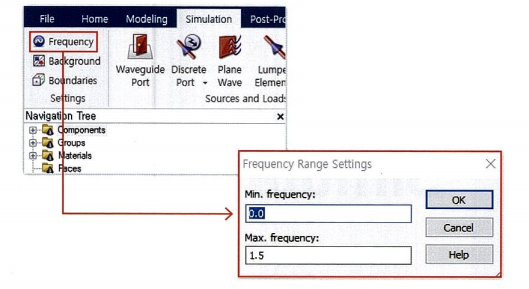

点击Simulation Ta的“~”Frequency图标，打开仿真频率设置窗口。

• Min.frequency：仿真频率带宽的起始频率

• Max.frequency：仿真频率带宽的截止频率

在用户设置的Min.frequency~Maxfrequency范围内进行仿真分析。

有些仿真分析条件取决于频率范围

• 采用T-Solver进行仿真时，Excitation Signal长度和频率范围有关。频率范围不同，默认的Default Gaussian Pulse长度不一样。

• 根据Max,frequency对应的波长来计算每波长划分的网格数，从而得到Maximum Mesh Cell的尺寸，所以根据所设置的频率来决定最大网格尺寸。

• Open(add space)条件下的Boundary (计算区域)，默认以Frequency Range的中心频率为准，边界距离仿真模型的距离为波长的四分之一。因此，仿真空间的尺寸大小取决于所设置的频率范围。
