CST基础033-边界条件设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

设置仿真区域的边界条件：Simulation > Settings > Boundaries。

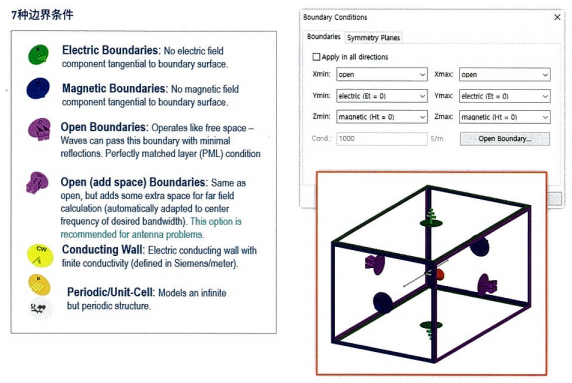

点击Simulation Tab的Boundaries图标，可以设置仿真区域的边界条件。不同的应用领域需要设置不同且合适的边界条件，CST Microwave Studio提供7种边界条件。仿真区域的X/Y/Z轴分别可以设置Boundary条件。如果是对称结构，还可以在Symmetry Planes Tab中设置各轴的对称特性。

Open Boundary设置中可以对Open条件进行各种设置。可以设置边界处的反射水平（Reflection Level）和Open （add space）条件下额外增加空间的尺寸(Fraction of Wavelength/Absolute Distance)。并且还可以设置计算波长的基准频率。
