CST基础034-波导端口设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

波导端口设置操作命令：Simulation > Sources and Loads > Waveguide Port。

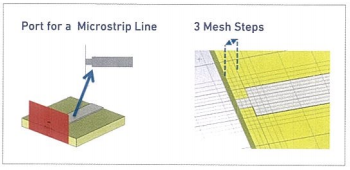

假设Waveguide Port是无限长的波导上给定的Mode，用来激励电磁场。相比离散端口(Discrete Port)，波导端口可以提供很好的模式匹配，因此能提供更高的精度。Coaxial结构以及Microstrip、Strip结构都可以设置波导端口。设置同轴线端口如下图所示，将同轴线外导体(Ground)横截面通过Pick Face选中，然后设置Port即可。对于微带线和带状线结构，需要根据电介质和Line Width计算合适的端口尺寸。

CST支持自动计算Waveguide PortR寸的Macro。请参照下列路径: Macro > Solver Ports > Calculate Port Extension Coefficient

设置Waveguide Port时需要注意的是Port后面具有相同介质、相同结构的网格至少需要三个网格步长。
