CST2023版新功能09-EDA导入新功能

作者 | 任春

EDA导入是CST的ECAD用户界面，用于从所有主要ECAD供应商导入PCB Layout文件，如cadence、mentor等，下面我们来看下CST2023在EDA导入方面有哪些升级更新。

1. 增加了直接在EDA导入界面的叠层窗口中进行层管理操作的功能，用户可以上下移动叠层，也可以添加或者删除叠层。

2. 增加了处理和管理多叠层的能力，这样能更好的支持诸如包括柔性板、屏蔽层或电镀层这样的PCB Layout文件。

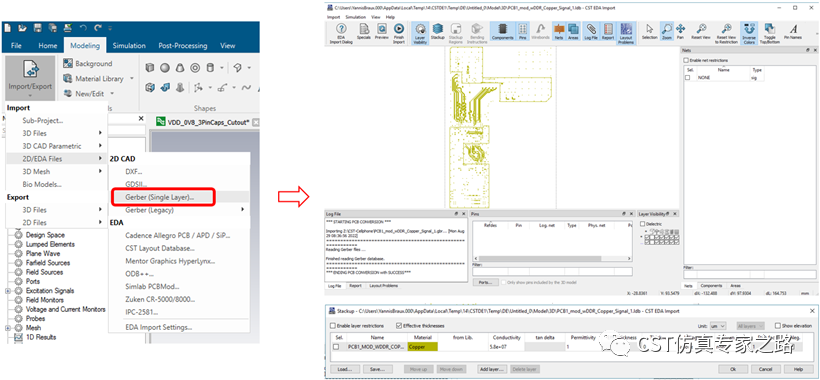

3. 重新设计了单层Gerber导入，在2023版中可以在EDA导入界面使用，在该界面下更易于编辑叠层属性。

4. 对于TLM用户，EDA导入现在可以创建精简模型形式的键合线，可使用TLM求解器进行快速准确的键合线封装仿真。

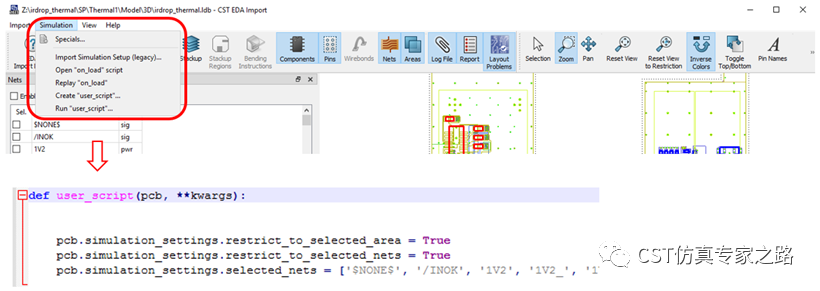

5. EDA导入的最后一个改进是直接在菜单中添加了特定的导入设置，允许用户使用自己的python脚本定制和补充EDA导入功能，以满足用户自己的需求并扩展EDA导入功能。例如，可以自动重命名某些网络或元器件，或者在安装了不同版本的情况下选择要使用的cadence版本…

即使用户不是python专家，EDA导入还可以从选项中直接生成python代码，然后可以将其重新用作自己的python脚本的起点，并可进一步修改或优化为自己的代码。
