CST2023版新功能08-I-solver按目标子组计算散射场

作者 | Ma Bin

在CST2023 版本中，我们更新了很多有趣并且非常实用的功能，本篇文章中我们将介绍I求解器中一个新功能，即按目标子组计算散射场。

以前设计工程师在做目标RCS仿真分析时，如果目标RCS超过指标要求，那么就需要分析超标原因，需要判断目标中那些结构是强散射体，那些结构是弱散射体，并做相应的整改，进而再次进行RCS分析。当所分析的目标电尺寸特别大时，仿真计算出一条RCS曲线的时间甚至是数天，在这种情况下每进行一轮验证都极为耗时。通常设计工程师凭经验在目标中选择几处可能的结构进行整改，这种整改对于经验不足的工程师而言，往往不能做到对症下药。

在CST2023版本中，我们根据积分方程求解器（I-solver）的特性，增加了一个新的功能：在后处理中仅计算目标中被选中物体的散射场。通俗的讲，对于具有N个结构组成的目标而言，利用I求解器进行RCS求解，求解完成后可以在后处理中选择查看N个结构中任意结构的RCS贡献。

我们以CST的Component Library中的仿真案例介绍这个功能，如下图所示。

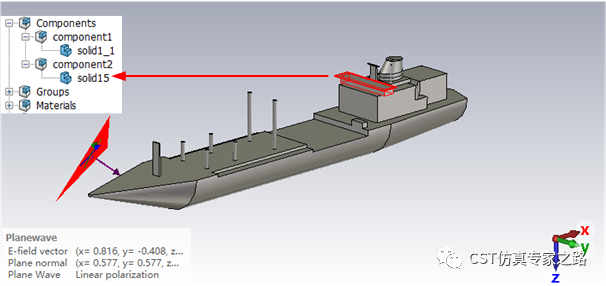

打开该仿真案例，该模型中只有两个component：主船体为solid1_1；船楼上一块金属板为solid15。平面波从斜上方入射，计算船体的散射方向图。

直接运行仿真，可以拿到整个船体的三维散射方向图，如下图所示。

如果我们仅想查看船楼上的金属板对整个散射方向图的贡献，通常的做法是将这个金属板拿出来，单独建立一个仿真工程，再进行一次计算。

CST2023版本增加了一个后处理模板，无需再次重复计算就可以拿到整个金属板单独的散射场。如下图所示，在后处理模板中选择Farfield Radiation from Selected Solids模板。

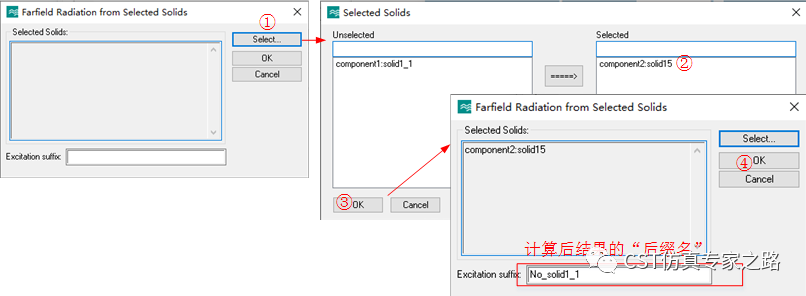

在Farfield Radiation from Selected Solids模板中，单击Select，然后将solid15从左边的选项框中移动到右边的选项框，两次单击OK以确认选择的是solid15。注意，在Excitation suffix对话框中输入的是计算后结果的后缀名。

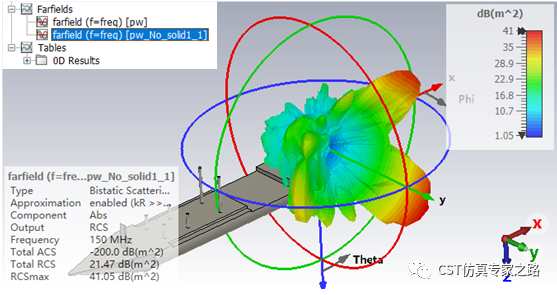

运行该后处理模板计算，最终可以得到solid15单独的散射方向图，如下图所示。

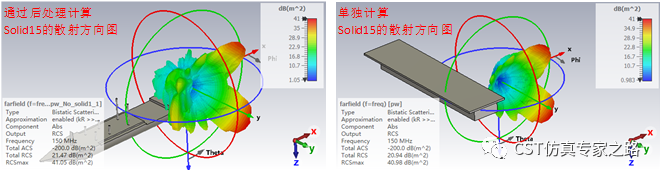

将后处理模板计算的结果与单独计算金属板的结果进行对比，结果如下。

在CST的I求解器中按目标子组计算散射场，可以很大程度上帮助设计工程师理解目标散射特性，快速迭代设计方案，对于大型的仿真工程而言，好处更为明显。
