CST入门09-TOOLS工具栏（2）

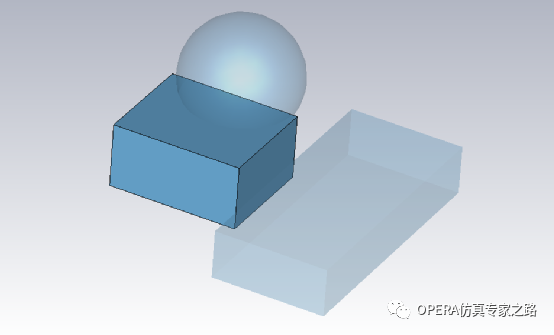

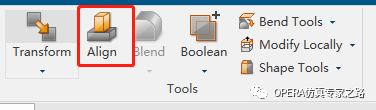

Align对齐，选择component然后对参考面进行对其操作。先选择一个小方块，

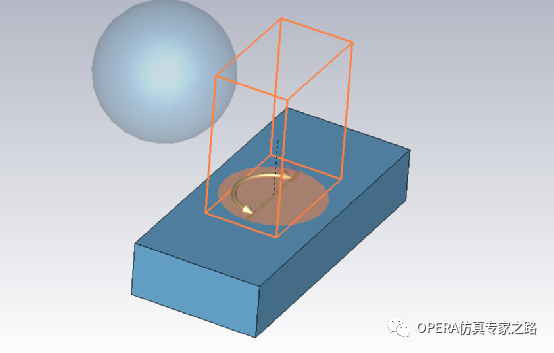

点击Align，然后选择这个小方块的一个准备对齐用的面（选择最右的面），再点击想要对齐的另外个大方块的一个面（这里选择顶面），然后用TAB键选择要旋转的角度，得到最后需要的对齐方式：

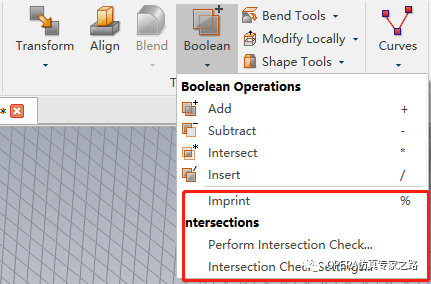

TOOLS页布尔操作下还有这三个功能，一起讲是因为功能简单而且依我看来这些功能不太布尔。Imprint是刻痕，就是产生俩物体的交界面线的：

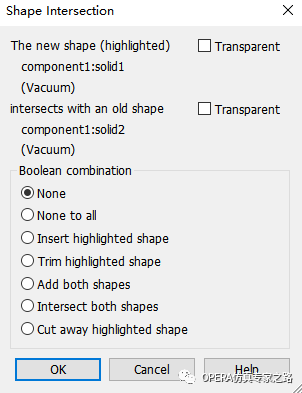

Perform intersect check就是当选择一个物体时对干涉进行检查，如果有干涉提示下一步操作：

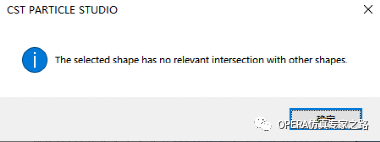

如果没有干涉则给个提示信息：

Intersection check setting则是设置对哪种类型的材料进行干涉检查：

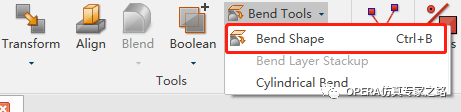

接下里是Bend tools下的Bend Shape （快捷键Ctrl+B）。Bned Tools工具就像是贴膏药一样把面贴到实体上。

首先选择想要弯曲的薄片，然后按照提示选中第二个对象操作：

Bend Layer Stackup 则是用于多层堆叠的弯曲如PCB：

Clindrical Bend为绕着圆柱弯曲：

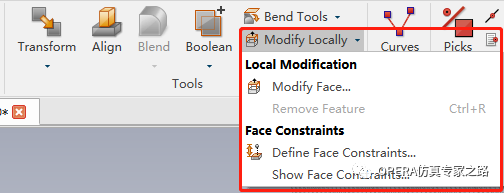

Modify Locally菜单：

通过选择面并对其进行局部修改来改变模型。对导入的部件简化或更改特别有用。

后续优化运行的参数化、参数扫描或灵敏度分析，就可以考虑定义面约束。当然:模型拓扑变化过大，可能导致操作失败。

Modify Face修改面菜单有：

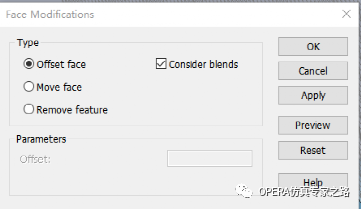

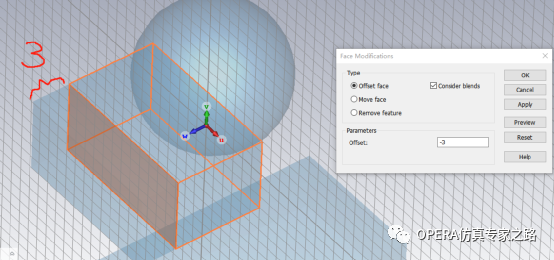

Offset face：所有被选中的面相对于其当前位置的偏移量都是给定的。可以通过拖动选定的面或在对话框中输入偏移表达式来指定偏移量：

Move Face：所有选择的面根据x, y和z值移动。可以用鼠标拖动箭头或自己输入表达式。

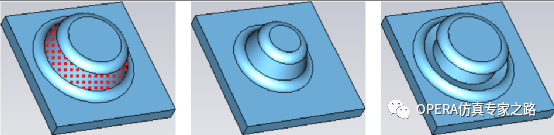

Consider Blends选项为是否考虑倒角，考虑的话就会在倒角相关联的面被修改后重新倒角，不选择的话倒角就不变，下图分别为要修改的面-勾选考虑倒角-不勾选考虑倒角：

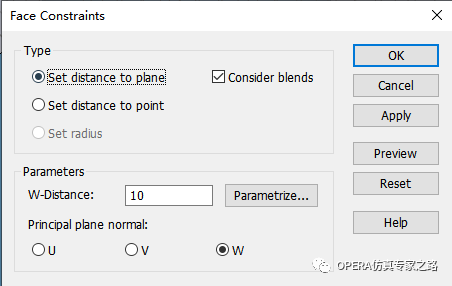

 Face Constraints面约束：

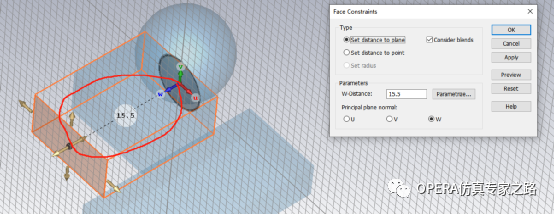

Set distance to palne：在所有被选中的面中，计算一个边界框。这个边界框的中心用于定义到三个主平面之一的距离。

Set distance to point：和上面的区别是把约束距离变为到指定点的距离。

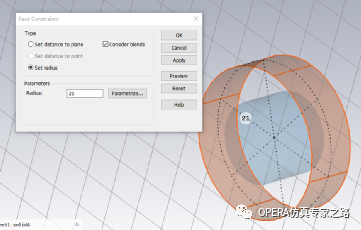

Set radius：针对圆柱的半径方向上的面约束。

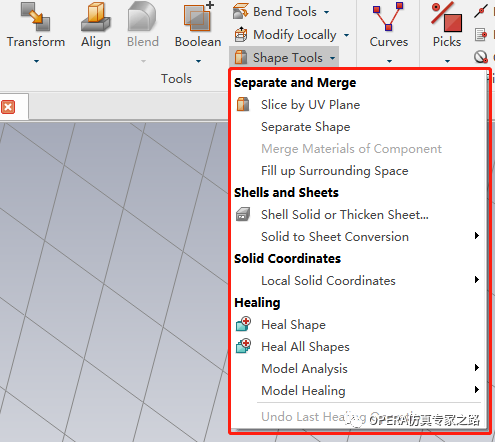

Shape Tools菜单栏：

Slice by UV plane，直接用局部坐标UV平面切开对象：

Seprate shapes：独立形状，使得不相互接触。

Merge Materials of Component：合并选中的component中的材料相同的部分。

Fill up Surronding Space:创建一个新的实体，填充整个计算体区域。

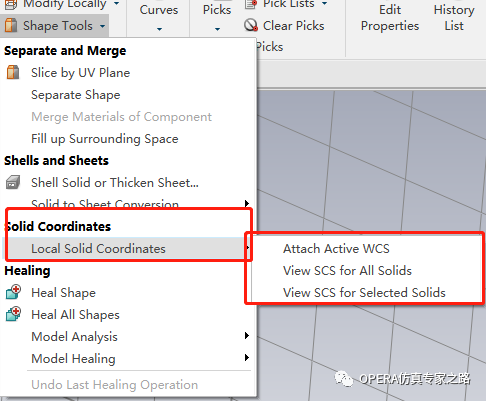

Local solid coordinates用于定义永磁体磁化方向的坐标系，留到后面坐标系一起聊。

模型的Healing修复菜单，主要还是用于修复由于导入模型容差不同导致的问题。菜单冗长，用到的也很少，很多小伙伴习惯使用第三方CAD修复软件的，就不多赘述这个功能了。至此将Modelling下的Tools在这篇中结束。
