这期介绍CST的TOOLS工具栏内布尔操作等相关菜单。
基本的方、圆、柱形通过布尔操作可以构建出很复杂的实体。所以布尔操作在建模步骤中是非常重要的。

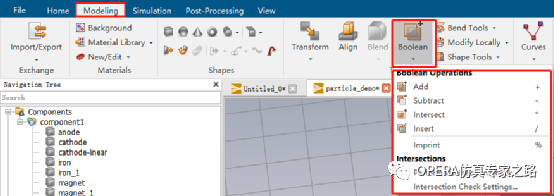

布尔操作的基本逻辑是：先选中第一个对象，然后在菜单选择采取何种布尔操作，然后根据提示选择另外的对象。

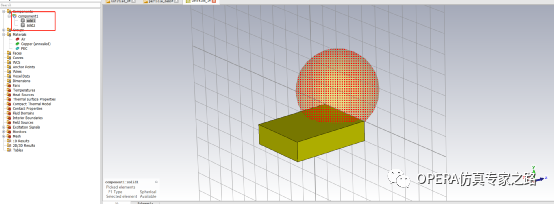

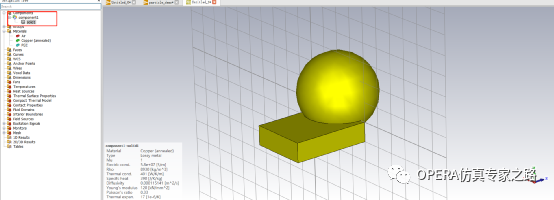

举例，由一个圆和方组成的基本模型，有相互干涉的区域，暂时还是相互独立的component：
这是布尔操作ADD（快捷键“+”）加操作后的效果：

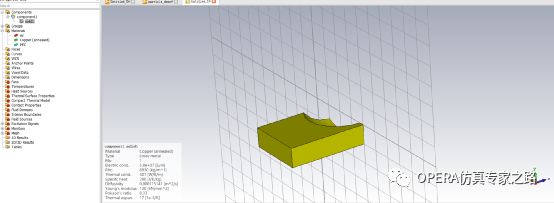

Subtract（快捷键“-”）减操作：后选的对象会被当做辅助体删掉，这里先选的是方：

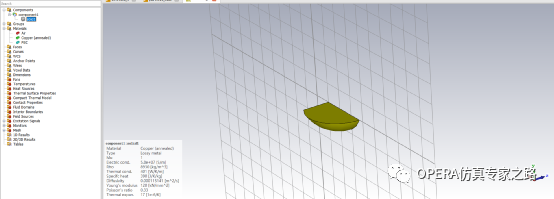

Intersect（快捷键“*”）交操作，只留下相交部分：
Insert（快捷键“/”）插入操作，我更习惯称之为TRIM操作（OPERA中用的就是TRIM），可以有两种理解：1两者相交部位以第二个选中的对象为主，2一对象减二对象依然保留二对象的含义。
接下来让我们看下倒角，倒角需要选中线，在这之前先要看下CST内的几种鼠标手势来看如何选中线。
最常用的是快捷键“S”可以选中点、线、面。快捷键“D”取消全部选中。

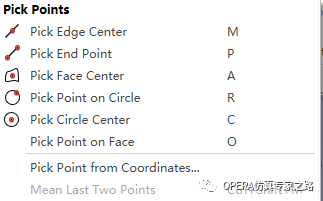

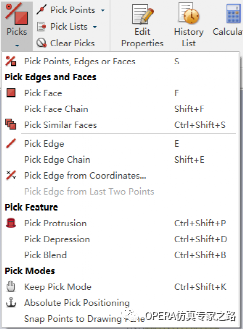

如下选中做罗列即可，比较直白易懂，以下是选中一些特征点菜单：
以下是选中的点线面的信息:

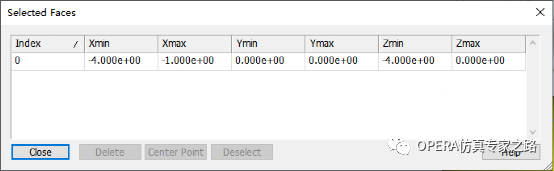

如面的信息：

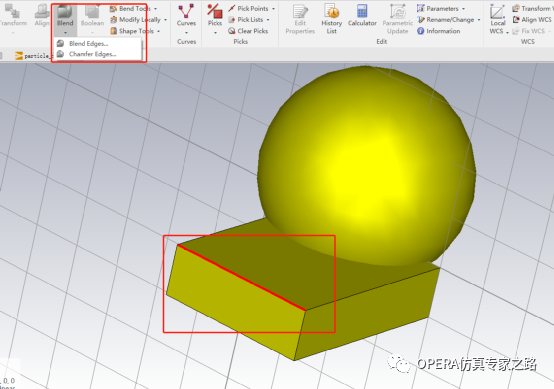

鼠标手势的内容基本就这些。接下来就是用edge选中模型边界线后的倒角功能了。

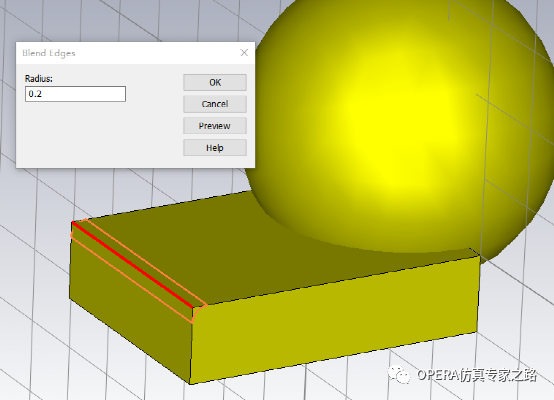

直接设置倒角的参数即可，Blend是倒圆角，输入倒角半径。
选择chamfer则为倒直角，输入的参数如图所示：
Invert orientation打勾则代表反切角。

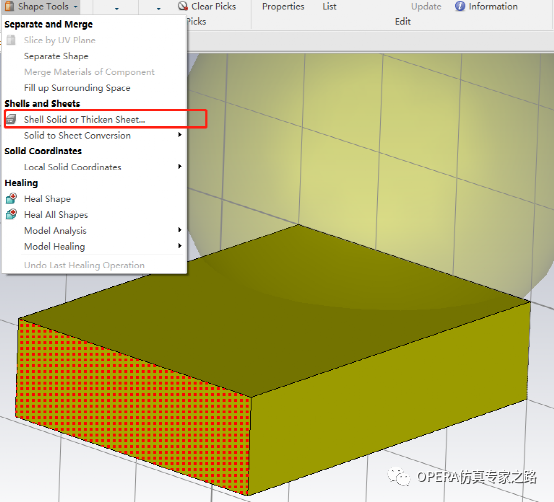

抽壳功能：
分为向内，向外，中心开始抽壳：
若输入厚度为0则说明直接保留sheet面。
