CST基础022-Transform操作

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

1. 将物体移动到所需的位置！

通过 Modeling > Tools > Transform > Translate 可以将Model移动到所需的位置。

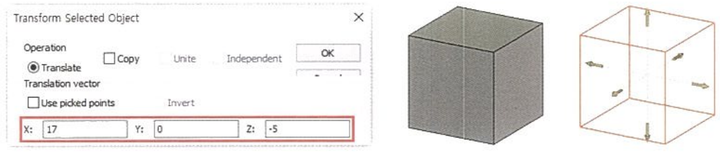

移动物体：默认以直角坐标系为准输入X/Y/Z轴三个方向上的平移矢量。激活Local坐标系时，则以U/V/W轴为准进行设置。

Copy：Translate不仅提供移动物体的功能，还可以提供将物体复制到所需位置的功能。

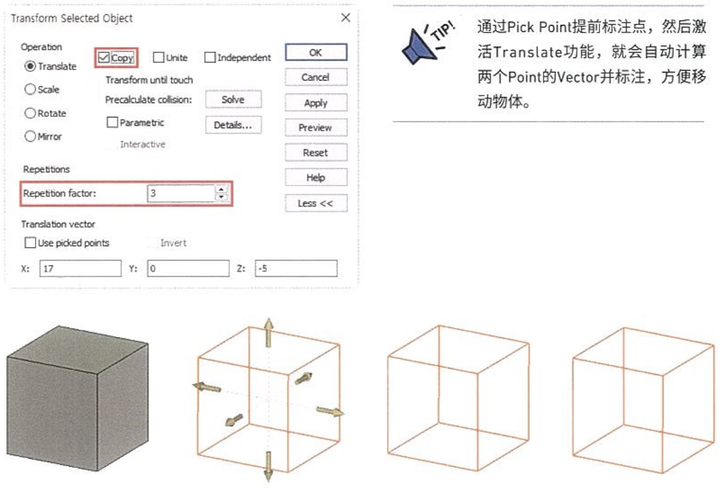

Repetitions：复制物体时设置Repetitions，填写Repetition factor就可以复制相同间隔的多个Model。

2. 物体尺寸比例的调节以及旋转/镜像结构的操作

对物体进行Transform的操作，除了移动物体之外，还有变更尺寸、旋转、镜像等操作，对应的操作命令为：Modeling > Tools > Transform > Scale / Rotate / Mirror。所有功能中都支持Copy、 Repetitions。

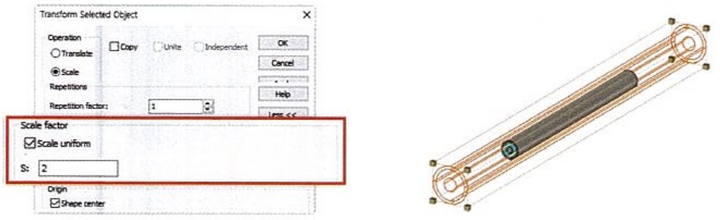

Scale：可以改变物体尺寸比例的窗口：指定比例因子时，基准点(Origin)可变更。

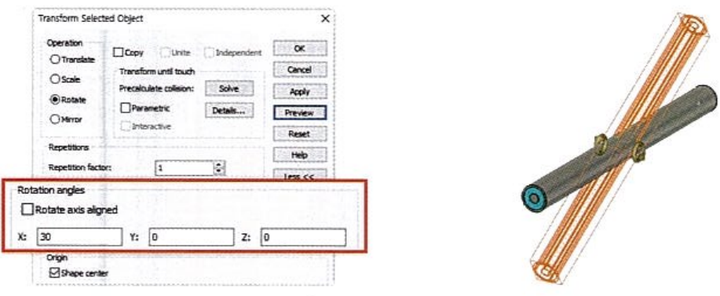

Rotate：将物体进行旋转的功能，指定基准点之后，选择X/Y/Z轴其中之一作为旋转轴对Model进行旋转操作。

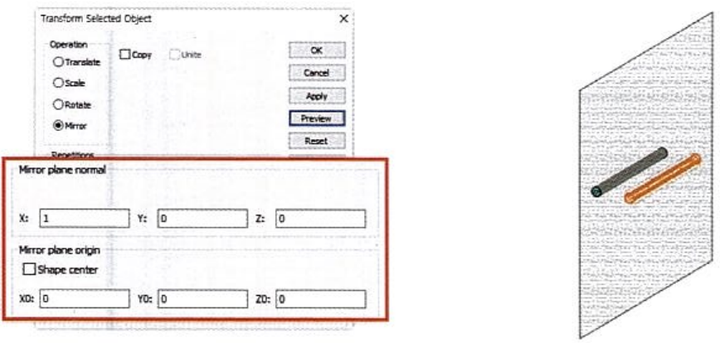

Mirror：对物体进行镜像操作，在镜像平面法向一栏，在X/Y/Z轴方向上输入NormalVector。
