CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

1. 查看远场结果

查看各种远场结果，Navigation Tree > Farfields > Selection > Farfield Plot。

有时候需要确认远离电磁源的区域(Farfield Region)中的电磁波特性。具有代表性的是天线、EMC/EMI等仿真领域。在这里以天线仿真为例说明一下。

在导航树的Farfield文件夹中选择结果列表中的一个，工作界面上方的Farfield Plot菜单就被激活，可以进行如下的设置。

下面是上图中设置的详细说明：

Show Structure 勾选后同时显示远场方向图和仿真模型,可以很直观地分析结果。可应用于3D和1D Polar Plot。
Transparency 可以对模型和3D远场结果设置透明度
Size 移动调节条(tuning bar)可以调整3D远场方向图的显示尺寸。
Step Size 可以设置1D/2D/3D远场结果的角度分辨率输入的步长值越小，显示结果取点越密。
Directivity、Gain、Realized Gain等结果类型变更可以在Farfield Plot 菜单中轻松设置。

2. 使用阵列系数计算阵列远场结果

对单一天线进行仿真分析后，查看反映阵列系数的远场结果，Navigation Tree > Farfields > Selection > Farfield Plot > Array Factor。

下面介绍一下，对单一天线进行仿真后，轻松计算反映阵因子(Array Factor)的远场的方法。点击Farfield Plot菜单的Array Factor图标，激活Farfield Calculation of Antenna Arrays窗口。

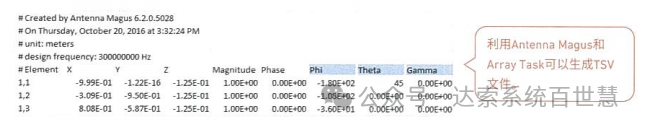

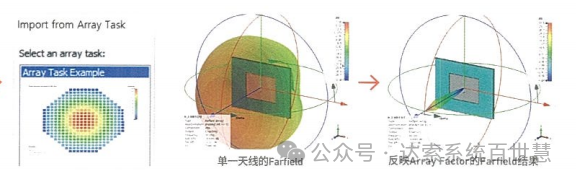

Array Type分为Rectangular和User Defined。这里以自由度较高的UserDefined为准进行说明。创建Antenna List和Excitation Pattern有两种方法一种是调出TSV文件;另一种是从同一个图形用户界面(GUI)的Schematic中调出Array Task。下面是调出TSV文件的例子。
