CST基础082-变更远场的基准轴

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

设置符合不同分析目的基准轴，Navigation Tree > Farfields > Selection > Farfield Plot。

像天线一样具有辐射特性的器件有时需要根据产品特性和分析目的，进行基准轴的变更。在这里举例说明，对Co/Cross-Polarization的远场分析方法。

远场主极化分量(Co-Polarized Farfield Component)具有与激励(Excitation)信号一样的极化方向。远场交叉极化分量(Cross-Polarized Farfield Component)意味着其极化方向与主极化分量垂直交叉。如右图所示，输入激励信号时，具有Y轴方向极化的就是主极化分量。

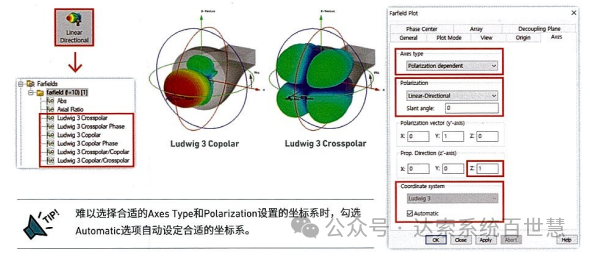

基准轴的变更方法有两种：一种是Farfield Plot菜单中选择事先定义好的极化设置；另一种是在Properties的Axes选项卡中用户手动输入变量值。为了分析Co/Cross-Polarization 的远场方向图，在Farfield Plot对话框的Axes选项卡中选择Linear Directional时，会默认采用Ludwig 3坐标系，在导航树的远场方向图文件夹会生成Co/Cross-Polarized的图标。如下图所示是手动设置的方法。
