CST基础083-使用AC,Combine Result任务

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

使用AC,Combine Result任务，结合频域中的EM-Circuit仿真查看结果，操作命令：Schematic > Simulation > Tasks > AC, Combine Results。

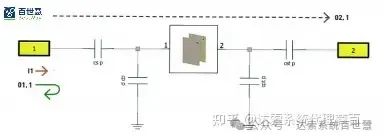

AC,Combine Result Task是在Schematic中搭建好的电路图的External Port连接频域的信号后，希望通过电路仿真获得频域结果。比如，如下图所示，3D模型和电路图在一起时，使用AC,Combine Results任务可以知道仿真频域的Port1接通1W时，传递到Port2的功率有多少。

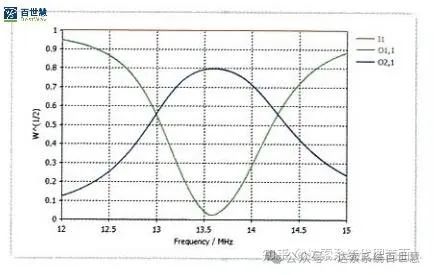

如下图所示，进行AC,Combine Result仿真时获得的结果是频域的Input/Output结果。可以查看端口1的输入功率和反射功率，以及从端口1传递到端口2的功率大小。

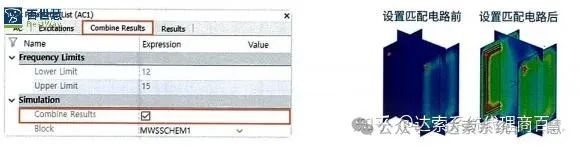

在该仿真任务设置窗口中勾选Combine Results，能实现Schematic中的电路仿真和3D中的场仿真协同，得到包含电路图状态下的2D/3D 场结果。
