CST基础035-离散端口设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

设置离散端口操作命令：Simulation > Sources and Loads > Discrete Port。

除了Waveguide Port 之外，Discrete Port是给仿真结构提供激励信号的另一种端口。与波导端口不同，离散端口不需要进行模式计算。离散端口是一种近似模型，需要用户自己设置一个线性阻抗(Line lmpedance，一般设为50 ohm)，而波导端口是直接计算阻抗。

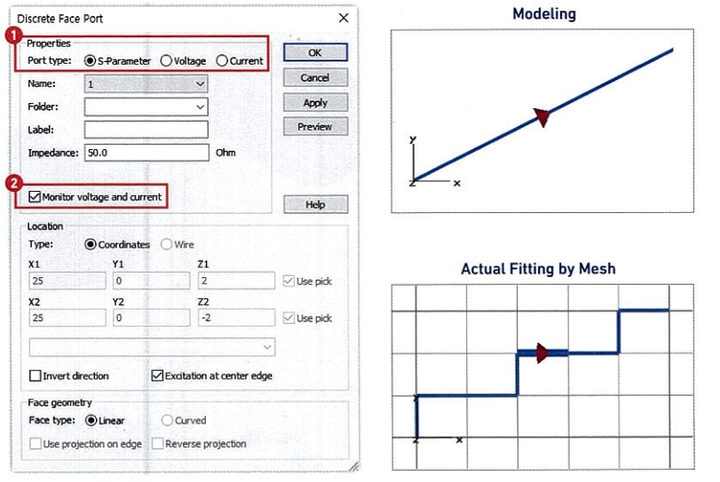

1. Discrete Port根据所接收的信号形式可以设置三种端口类型(S-Parameter、Voltage、Current) 。

2. Discrete Port通过勾选"Monitor voltage andcurrent"，无需经过复杂的设置即可对端口的电压和电流进行监控。

定义Discrete Port时，如果以对角线方向进行Modeling，根据网格的构成会被识别为曲线。因此建议DiscretePort与X、Y、Z轴保持齐平。

定义Discrete Port时基本上按Signal to GND的方向设置。离散端口根据设置条件又分为Edge Port和Face Port。Edge Port是点对点创建的Port，Face Port是面对面创建的Port，一般来说建议使用面端口。

• 不同Port结构(Edge、Face)有不同的应用。线端口时，由于电流都会集中流到一个点，因此相比于面端口结构来说，线端口的电长度更长。


• 与Edge Port相比，Face Port的Partial Inductance成分更少。
