编者：Cable to 3D是一个实用、有趣的新功能。
CST的Cable工作室非常适合做EMC和信号完整性方面的仿真，可以快速、便捷地创建cable模型，在提升仿真效率的前提下，保证高精度的仿真结果。
CST2023版本的Cable工作室有了以下新的变化：
用户可以在3D环境下创建cable端口，从而减少原理图的引脚数量，并且操作习惯更贴近3D建模。
Cable仿真(S参数)可采用特定的瞬态激励，可以直接在3D环境求解，不需在原理图里面添加激励信号。
Cable仿真结果直接显示在3D导航树中。
支持MPI、DC等高性能计算，从而获得更快的仿真速度。
可以利用Cable工作室直接生成cable的3D模型。
可以在Cable上直接添加current monitor，直接得到差模、共模电流大小。
这次，重点给大家介绍Cable to 3D功能。

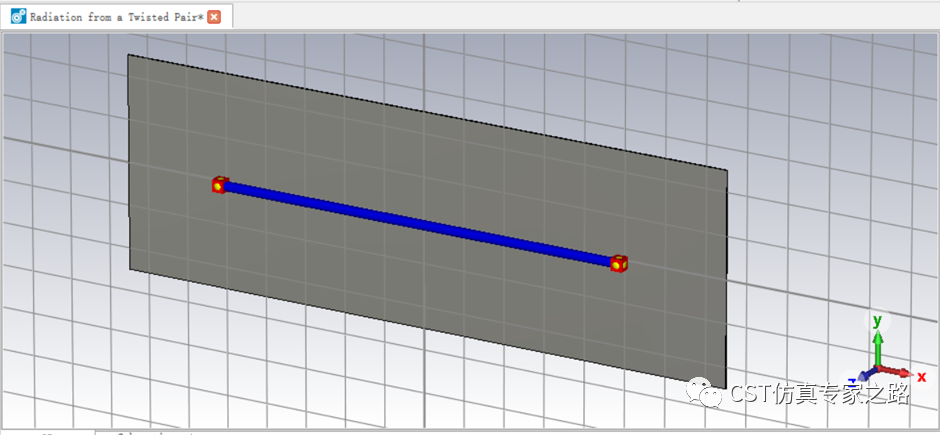

1、首先使用CST Cable工作室创建cable的2D模型，方法和老版本没有区别，这里我们直接从模型库里调用一个创建好的双绞线模型。

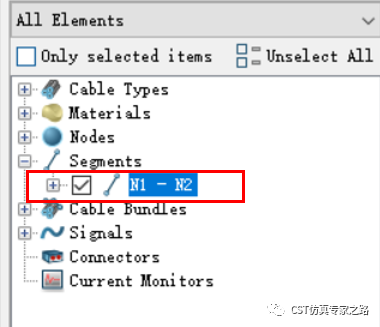

2、勾选Segment。

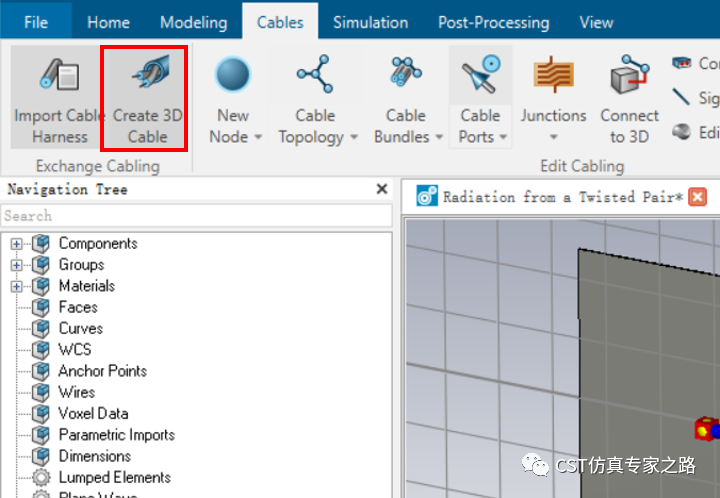

3、点击Create 3D Cable。

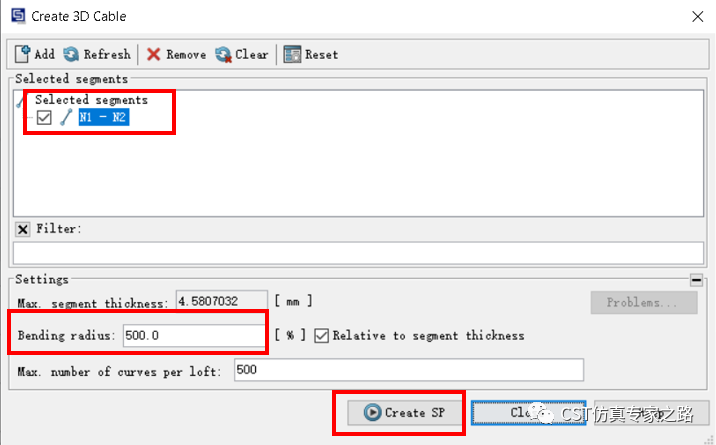

4、点击Refrensh后，选择selected segment。如果cable的转弯角度接近直角，可以修改Bending radius的值，减小转弯半径。点击Create SP。
5、点击OK。

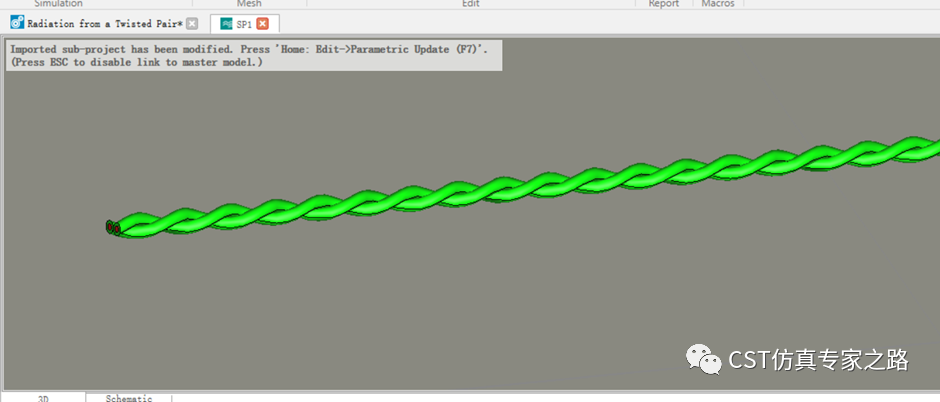

6、双绞线的3D模型创建完成。
使用该功能，不仅能够创建双绞线，单线、屏蔽线及复杂电缆的3D模型都可以创建。
