CST基础069-使用Spice Extraction功能生成Spice模型

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

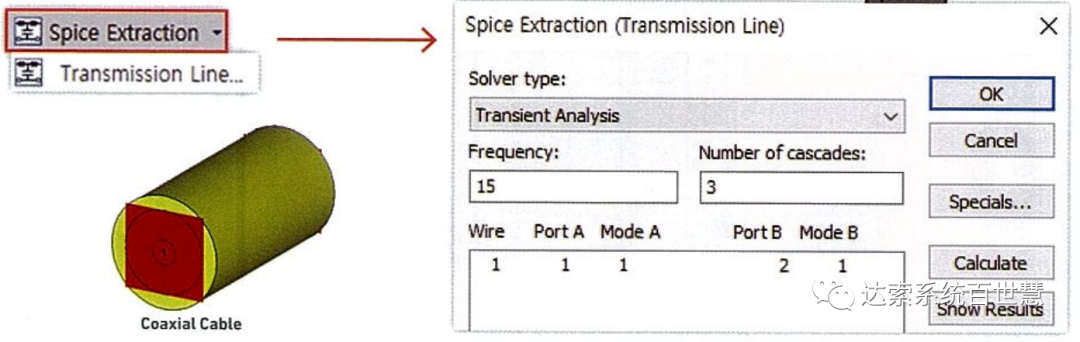

使用Spice Extraction功能生成Spice模型操作：Post-Processing >Signal Post-Processing > Spice Extraction。

使用Spice提取功能，可以生成输入/输出特性与电磁仿真模型几乎一样的传输线等效电路的Spice Model。需要注意的是，该功能只能在设定的单一频率上提取准确的R/L/C值。

• Solver type 选择Transient/Frequency Analysis。


• Frequency 可输入关注的频率。

• Number of cascades 指定网络参数模型生成多少串行级联，值越大模型复杂度越高，并提高了宽频带内模型的精度。

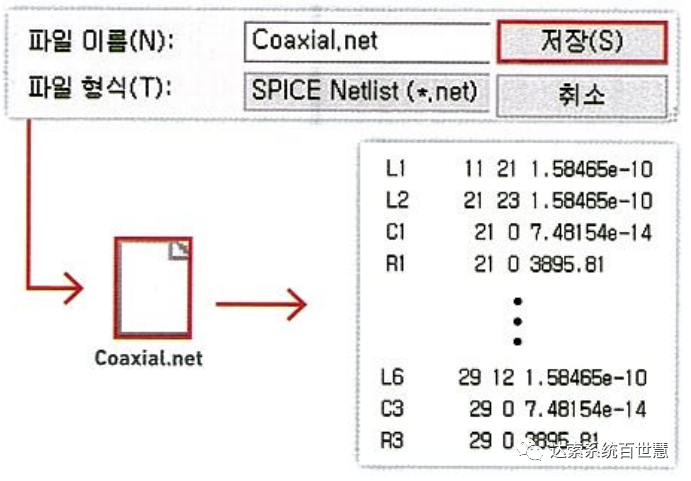

• Create Netlist 可以保存为“.net”扩展名文件。

生成了三阶(Order)的串联R、L、G、C元件构成的传输线等效电路模型。
