CST基础015-数据后处理同时显示仿真结果和结构模型

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

撰写仿真结果的报告时，需要用到Simulation Model和结果作为报告内容。利用CST Studio Suite 2020的新功能Open Report （ Home > Report > Open Report），可以将Simulation Model和仿真结果轻松Capture。

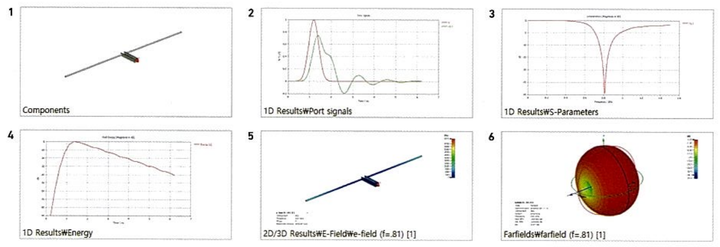

该功能分为Open Report和Add to Report。Add to Report是将Main界面上的结构和结果进行Capture并添加的功能。Navigation Tree中选择所需结果，或者Main界面打开所需绘图的状态下，点击Add to Report完成画面Capture。点击Open Report就可以查看Capture的画面，如下图所示。Capture画面的左下方会同时显示该绘图在Navigation Tree中的位置。

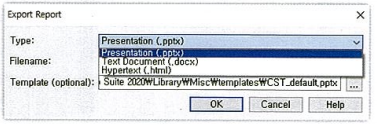

使用Export Report，可以用Presentation(.pptx),Text Document(.docx)、 Hypertext(.html)格式导出Report，并且保存到目标位置用作资料。
