CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。
设置仿真使用的Unit操作命令：Home > Settings > Units。
Units用来设置仿真分析对象Model的基本单位。该设置中可以进行尺寸、温度、频率、时间单位等设置。

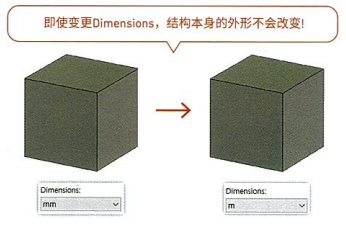

设置尺寸单位时需要注意的是，绘制Model后更改单位，这样只是单位发生变化，设定的数值还是保持不变。如果将10mm尺寸的结构单位更改为cm，结构不会变为1cm，而是10cm的尺寸。这点需要注意！
请记住，EDA Import之前请先将Unit设定为mm或以下。否则，会弹出如下图的警告提示。
import模型时，如果希望CAD文件的长度保持不变，请勾选Scaleto current unit后再导入。详细内容请见“018.CAD/EDA文件的Import/Export！”
