CST工作室套装2017简介04 - 易用性
这一篇就接着介绍CST工作室套装2017，上两期讲到仿真的三个核心概念：精度、速度、易用性中的精度和速度部分。这一期，我们着重展开介绍下仿真的另一个核心概念——易用性。
用户友好界面
GUI：用户界面帮助简化模型的设置与仿真，例如这个雷击仿真。
由于CST工作室套装提供了如此众多的功能，因此在需要的时候能找到恰当的工具至关重要。为帮助用户顺利完成仿真流程，CST工作室套装提供按用户需求设置仿真环境的功能，包括建模、仿真和后处理整个工作流，并为流程每一步自动显示合适的选项。
图形用户界面使用选项卡功能区为设计流程的每一步呈现最相关的工具，而且它能根据应用自动完成配置。用户界面通用于CST工作室套装内的所有模块，为仿真工作流的各个步骤提供统一的环境。
CST工作室套装中的工程向导让用户能够为仿真轻松地设置和配置工作空间，针对问题自动选择合适的单位、边界条件和求解器设置。设计的重复性意味着工程师常常发现他们反复运行同一类仿真，针对这一问题，可以使用向导存储和加载用户对某一问题的最佳解决方法的经验定制的配置，从而实现更加个性化的工作流。
CAD和EDA导入
多种类型的导入/导出转接口，使得CST能与CAD工具轻松地交换几何数据，导入的结构可修改、可参数化，进一步地可用于优化和设计研究。SOLIDWORKS(R)和PTCCreoTM (Pro/E)提供的模型能以完全参数化的格式导入，进一步提高了工作流的集成度。
入和导出结构信息的能力是将仿真嵌入设计工作流的基础。从EDA工具导入特别容易产生小间隙和小边缘结构，导致不必要地增大仿真模型的复杂度。为解决这些间隙和边缘结构问题，CST工作室套装内置了强大的结构清理程序和自动修复功能。这些功能与高可靠的网格划分器结合使用，使得CST对于即便品质非常差的CAD数据也能开展高效的仿真。
导入的数据：导入的摄录机模型的详情，完整的设备经建模、仿真和后续优化后，符合FCC- B类要求
支持的格式包括
CAD
ACISSAT
STEP
STL
OBJ
NASTRAN
IGES
PTCCreoTM(Pro/E)
AutodeskInventor(R)
CATIA(R)v4andv5
SOLIDWORKSandSolidEdge
Parasolid
SiemensNXTM
三维生物体数据(Biologicalvoxeldata)
EDA
ODB++
IPC-2581
ZukenCR5000/CR8000
GDSII
SPICE
Touchstone
单层和多层Gerber
Mentor Graphics Expedition
Mentor Graphics Board Station
Mentor Graphics HyperLynx
Cadence Allegro PCB Designer
Cadence Allegro Package Designer
CadenceSiPDigitalLayout
Agilent ADS
AWR Microwave Office
Synopsis HSpice,Saber
Sonnet
Harness DescriptionList
工作流集成
CST始终专注于三维电磁仿真软件的研发，同时提供与其它业界领先厂商工具的直接的、简单易用的接口，进一步整合了所有可用的专业技术知识，持续为用户提供领先的设计工具和方法途径。
面向各种EDA工具和RF电路/系统仿真器的专业接口让不同环境下的功能得到统一并被充分运用。强大的基于VBA、兼容OLE的宏语言能实现与MATLAB(R)或MSExcel(R)等程序的直接通信。此外，CST工作室套装还能通过联合仿真提取芯片-封装-PCB内各通道的HSPICE模型，然后传递给Synopsis(R)HSPICE(R)开展仿真与分析。
CST工作室套装是更广阔生态系统的一个重要组成部分，为许多其他仿真和设计工具提供了链接接口。众多工作流都得到专业软件工具的有效补充，例如用于天线分析的AntennaMagus(R)、用于匹配电路优化的OptenniLabTM、用于RF击穿分析的SPARK3D、用于波导组件综合的FEST3D和用于宏建模的IdEM。这些产品能将接口内嵌到CST工作室套装界面内，并通过CST渠道进行销售与支持。

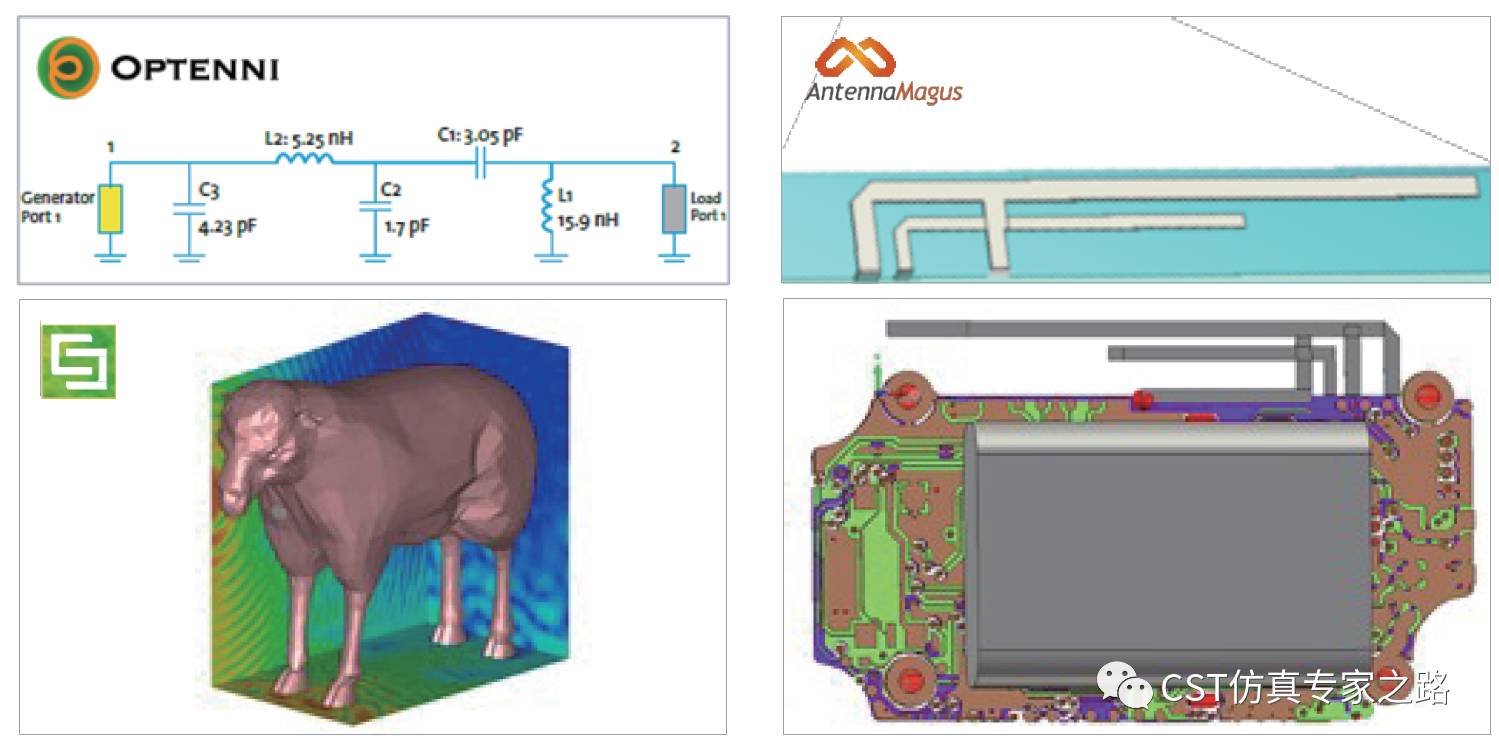

在设计这个GSM绵羊追踪装置（右下）时，Antenna Magus用于设计PIFA天线（右上），Optenni Lab用于综合匹配电路（左上），CST工作室套装用于计算该装置装配在绵羊身上时的整体性能（左下）。
这期主要介绍了CST在仿真易用性的特长。用过的朋友都知道CST的建模、操作性在仿真软件里是最易上手和学习的，能节省大量模型的预处理时间。将之和速度精度相配合，能大大提高设计研发效率，成为工程师朋友行走江湖的利器。下期开始继续为大家介绍一些CST在各个领域的成功案例。
