CST是Computer Simulation Technology的缩写,是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇,主要讲解CST仿真分析时常用的基础操作和基本使用技巧,帮助用户更好的理解和掌握CST的使用。
设置多芯端口馈电:Simulation > Sources and Loads > Waveguide Port。
当端口区域存在两个以上导体时,可以采用Multipin Waveguide Port (多芯端口)。比如,如下图所示,多芯同轴线缆、多条带状线或微带线构成的PCB等结构上可以采用多芯端口的馈电方式。

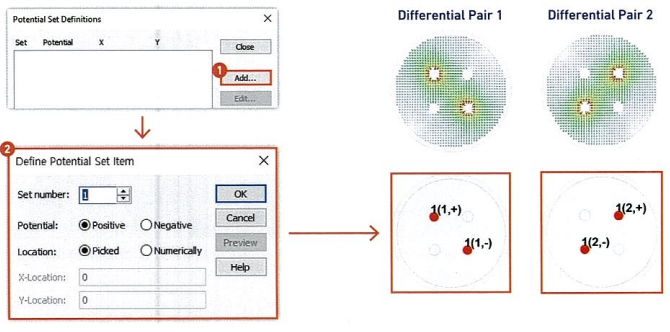

像差分线或共面波导结构一样,在一个波导端口上定义多个信号特性时,主要采用上述的多芯端口。设置多芯端口时,勾选波导端口设置窗口下方Mode Settings的Multipin Port选项后,点击Define Pins按钮定义信号即可。比如,4个内芯的同轴线缆上构成两个差分对(DifferentialPair)时,将构成差分对的内芯都组编到相同的Set Number,Potential值分别设置+,-以便接收正反相位信号。
