CST基础061-1D结果数据处理
来源:小编
更新时间:2024-06-19
阅读:
CST是Computer Simulation Technology的缩写,是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇,主要讲解CST仿真分析时常用的基础操作和基本使用技巧,帮助用户更好的理解和掌握CST的使用。
1. 提取1D Data

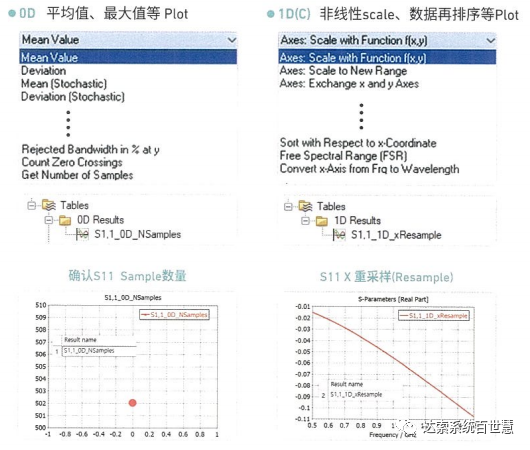

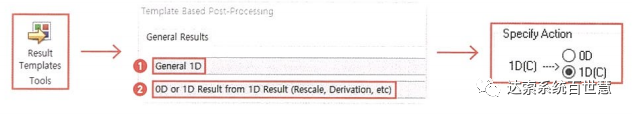

基于仿真结果可以计算新的0D/1D(C)结果,操作命令为:Post-Processing > Tools > Result Templates Tools > General 1D >0D/1D Result from 1D Result。其中不仅包括了查找最大值或积分值等简单操作,还包括了X、Y轴应用非线性scale函数等高级操作。我们选择需要的函数计算出结果。
2. 计算1D Data

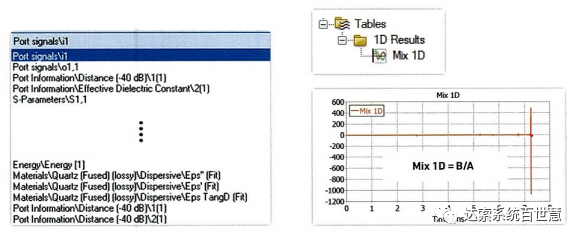

混合模板结果(MixTemplate Result)中可以根据分析目的使用不同的函数,利用Mix Template Result,将多个仿真结果根据需要进行运算,得到混合结果并进行Plot。比如,四则运算(+、-、 x、 /)、Sin、Cos、Exp函数等。具体操作命令:Post-Processing > Tools > Result Templates Tools > General 1D >Mix Template Result。
利用仿真分析结果可以得到需要的后处理结果并进行Plot。
