CST基础025-Bend弯折贴敷操作

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

通过CST中的Bending功能，可以将薄片弯折(Bending)到其他Model上，但前提条件是两者要相切。尤其是存在Multi Layer组成的Model时，通过Bend Layer Stackup功能可以一次性完成多层结构的Bending，有助于各种模型的Bending操作。具体操作命令为：

Modeling > Tools > Bend Tools > Bend Shape

Modeling > Tools > Bend Tools > Bend Layer Stackup

单曲弯曲：对一个薄片进行弯折时，需要确保薄片与其下方的圆柱形物体相切，再进行Bending操作。

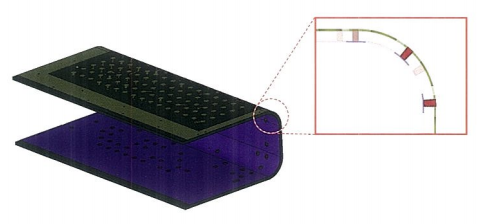

多层弯曲：对Multi Layer进行弯折时，可以一次性完成对所有Layer的Bending操作。当然，也可以逐一对每层进行弯折，若使用Bend Layer Stackup功能，不仅有助于提高效率，还可以对准所有Layer的末端长度进行Bending。同样，也需要先确保多层结构与基台相切。

使用虚拟的圆柱体来弯折模型操作：Modeling > Tools > Bend Tools > Cylindrical Bend。

在Cylinder上进行物体的弯折时，可以使用虚拟的Cylinder形态。使用虚拟的Cylinder时，需要Bending的图形面之上对齐(Align)U/V/W局部坐标。(此时，W轴设定为Model的垂直方向，U轴设定为弯折的方向。)

轴设置完成后，选中需要进行弯折的物体，再激活Cylindrical Bend。

Radius对应的是弯折基于的虚拟圆柱体半径，可以选择One sided或Two sided对物体的一面或两面进行Bending。
