CST基础019-创建局部坐标系

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

使用和创建局部坐标系（Local WCS）操作命令：Modeling > WCS > Local WCS。

CST默认使用X/Y/Z的Cartesian全局坐标系。此外，还提供便于建模的局部坐标系(Working Coordinate Systems，WCS)。Local WCS坐标系由U/V/W轴构成，可以移动和旋转到所需的位置。换句话说，利用局部坐标系可以在所需的空间和角度设置新的原点进行建模，有助于各种建模和设置。

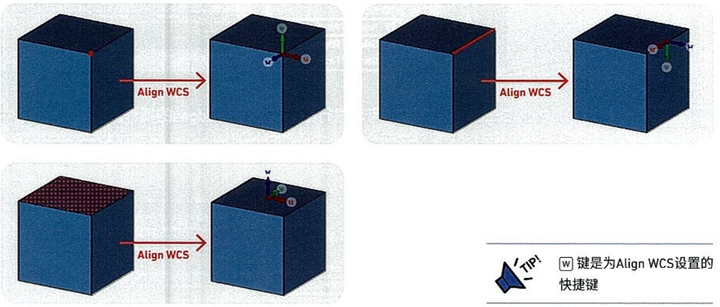

对齐WCS：通过Pick功能预先选择点，边，面后，点击Align WCS图标可以对Local坐标系进行对齐。

变换WCS：通过Transform WCS功能可以移动或旋转Local坐标系。该过程中可以将Local坐标系变更到不同的位置，有助于创建各种Model。
