CST基础041-场监视器设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

设置场监视器(1)

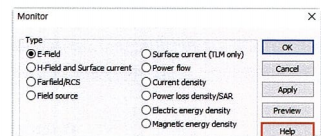

设置了场监视器Field Monitor，在仿真分析完成后，可以查看各种场分析结果，场监视器设置操作命令：Simulation > Monitors > Field Monitor。

之前的操作过程全都保存在HistoryList中

在Field Monitor中可根据所需频率设置Monitor。对于Time Domain Solver而言，要进行时域的仿真分析，所以还支持Time Monitor功能，以便查看随时间变化的Field分布。

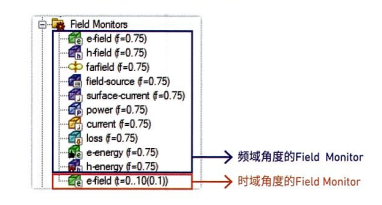

CST工作界面左侧导航树中的Field Monitors文件夹中可以查看设置的Field Monitor。保存到此文件夹后可以通过Monitor区分频域角度的Monitor还是时域角度的Monitor。

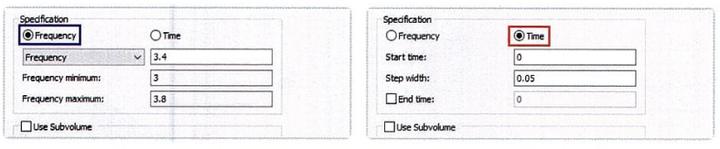

设置频域角度的Field Monitor时，监视器频点设置支持以下几种形式

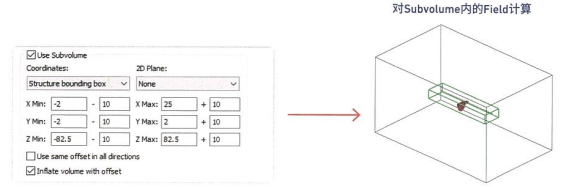

设置Field Monitor以后进行仿真时，通常会对整个计算区域的场数据进行监视。当需要对特定尺寸区域内的场数据进行监视时，可以使用Field Monitor设置窗口下方的Subvolume功能。通过该功能可以查看只对特定区域或特定平面上的场数据进行Monitoring的结果。
