CST基础049-全局网格设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

CST支持PBA（Perfect Boundary Approximation）和TST（Thin Sheet Technique）等强大的网格技术。要进行准确的仿真分析，则需要设置合适且准确的网格。全局网格（Global Mesh）设置操作命令：Simulation > Mesh > Global Properties(Type: Hexahedral)。

Mesh设置分为Maximum cell 部分和Minimum cell部分， Maximum cell又细分为Near tomodel和Far from model。

• Maximum cell的设置会决定剖分仿真模型的最大网格尺寸。


• Minimum cel的设置会决定剖分仿真模型的最小网格的尺寸不会小于这个限值。

• Near to model决定仿真模型上的网格尺寸。

• Far from model决定仿真模型以外的计算区域的网格尺寸。

• Maximumcell提供两种设置标准，以便根据应用进行有效计算。

• Cells per wavelength 以最大仿真频率对应的波长来划分网格。

• Cells per max model box edge 以仿真模型的最长边(edge)为准来划分网格。

点击Global Mesh设置对话框中的Specials按钮，可以进行更加精细的网格设置。Special mesh支持划分网格的各种条件，可进行精确仿真所需的更加细致的网格设置。

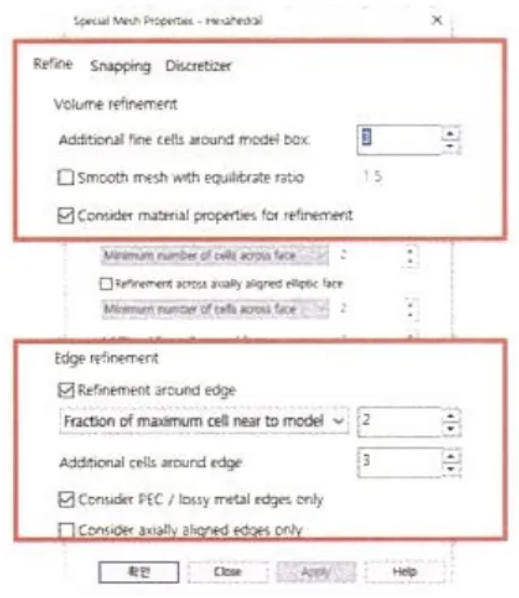

Special Mesh Properties 由 Refine、Snapping、Discretizer 三个选项卡构成。

• Refine 设置网格的进一步加密。


• Snapping 设置网格划分时需要考虑的Snapping对象。

• Discretizer 设置结构分割的准确度。

通过设置各个选项卡，可以对仿真模型的网格进行更加有效和精细的设置。下面结合图片说明Special Mesh设置中常用的功能。

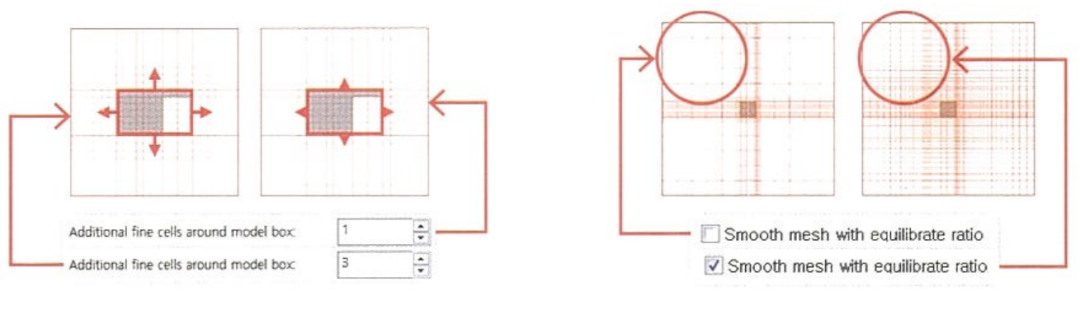

Volume Refinement：以仿真模型结构的Volume为准进一步细分网格。

Smooth mesh with equilibrateratio：网格平滑系数比，设置的值越大，相邻网格之间的尺寸差异越大。

Edge Refinement：对仿真模型结构的边缘(Edge)进一步细分网格。
