CST基础050-局部网格设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

仿真模型的构成部件尺寸和复杂度是非常多样的，如果以最复杂的部分为准来划分网格，不复杂的部分也会生成非常稠密的网格，最终导致仿真模型的网格数量增多，仿真时间也随之增长。

此时，使用Local Mesh设置就可以限定在特定结构或特定区域内进行网格加密，确保网格设置更加高效。局部网格设置操作命令：Simulation > Mesh > Local Mesh Properties。

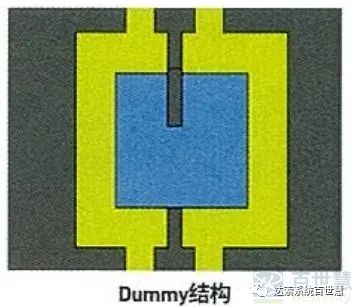

比如，对上述模型仅限于特定区域加密网格时，可以在复杂结构的区域创建一个空气盒子(Dummy)，采用Local Mesh对空气盒子进行加密。LocalMesh还有另外一种设置方法：选择需要设置的结构后，右键打开所选结构的Local Mesh设置窗口；在设置窗口下方的Volume refinement settings中进行设置。

比如，20mmx20mmx5mm的结构上进行局部网格加密时，网格步长选择Absolutevalue后，X轴输入20/5、Y轴输入20/7，那么如左图所示，X轴分为5行，Y轴分为7行。
