CST基础051-网格设置注意事项

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

要保证仿真结果的准确性，设置Mesh（Simulation > Mesh）时需要遵守几个条件。下面举个例子说明设置Mesh时需要考虑的几种情况。

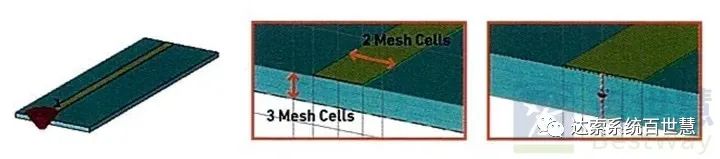

线(Line)宽度的方向上至少要有两个以上的网格，电介质厚度上至少要划分2~3个网格。贯穿离散端口的网格线至少要有一条。

设计的微带线(Microstrip Line)，线和线之间至少要划分两个以上的网格

一个网格中包括两个以上的金属，整个网格将全部被金属填满。所以为了仿真分析的准确度，需要设置PBA TST条件下合适的网格。
