CST基础038-集总元件设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

CST的3D Model中可以添加R、L、C元器件仿真分析特性变化。通过集总元件(Lumped Element)功能可以在CST仿真的3D Model上设置特定的R、L、C元件值。集总元件设置操作命令：Simulation > Sources and Loads > Lumped Element

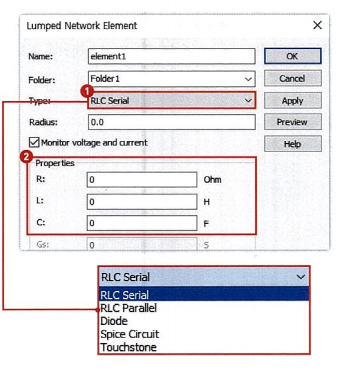

1. 仿真的3DModel所需位置上可以添加R、L、C和Diode以及Touchstone文件等各种类型的集总元件。


2. 所选定的类型上输入相应的数值。

1. 和Discrete Port一样，在Lumped Element上也可以设置电流和电压监视器。勾选Monitor Voltage and Current选项后进行仿真，就可以在Lumped Element位置查看电流和电压值。


2. 按对角线方向设置Lumped Element时，如果网格设置稀疏，可能会导致相邻结构短路(Short)的情况。
