CST基础053-如何导出S参数仿真结果的touchstone文件

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

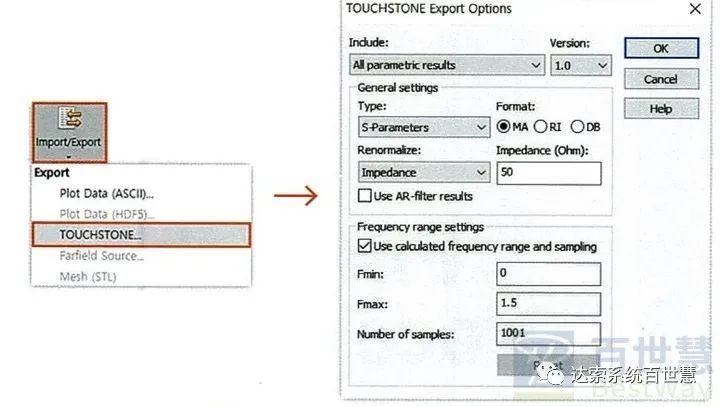

Touchstone文件的Export操作：Post-Processing > Exchange > Import / Export。

进行天线、滤波器、传输线等射频元器件的仿真后，将S/Y/Z-Parameters数据提取为TOUCHSTONE文件，用于RF系统设计和优化。

并且通过该设置还可以导出ASCII、HDF5、2D/3D结果。

• Version 2.0版本中可以对各端口模式指定单独的基准阻抗；


• Type可以选择S/Y/Z-Parameters；

• Format 可以选择MA (幅度/相位)，RI (实数/虚数)和DB(dB scale的幅度/相位)；

• Use AR-filter results 提取采用AR -filter的仿真结果；

• Use calculated frequency range and sampling使用仿真计算采用的频率范围和采样点来提取数据；
