CST入门06-视图操作View详解

这一期讲视图View方面的内容。

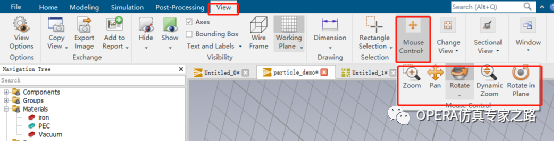

使用下面的一些简单命令可以更改视图。根据所选模式，当按住左键拖动鼠标时，视图会发生变化。Mouse Control –>Zoom / Pan / Rotate / Dynamic Zoom / Rotate，也可以在状态栏中选择相应的选项:

• Zoom矩形框缩放。

• Pan平移。

• Rotate立体旋转。

• Dynamic Zoom：向上移动鼠标将减小变焦，向下移动鼠标将增大变焦。

• Rotate in Plane：平面内旋转。

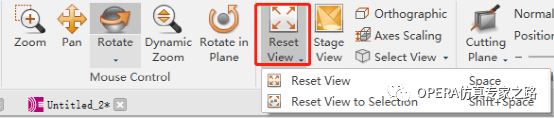

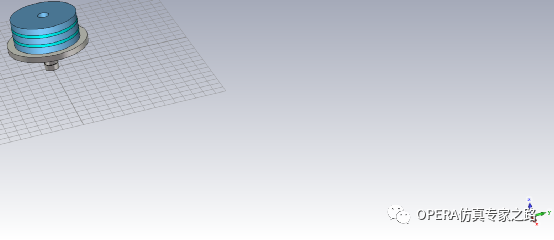

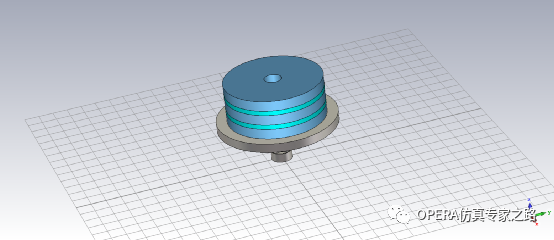

如上图还有个Reset View，快捷键空格，用于当你的视图被移的都跑偏了，快速的将物体放置到中心区域。下两图就是Reset View之前和之后的演示：

另外再介绍点有用的快捷键：

• Ctrl+鼠标左键：等效于Rotate，在任何MouseControl模式下都可以三维空间旋转图形。

• Shift+鼠标左键：等效于Plane Rotate，在任何MouseControl模式下都可以平面内旋转图形。

• Shift+Ctrl+鼠标左键（不会改变系统输入法）：等效于Pan，当然这个用鼠标中键按下更方便。

鼠标滚轮的移动与Dynamic Zoom具有相同的效果。默认情况下，此操作的原点位于当前鼠标指针的位置。如果配合使用鼠标滚轮时按下Ctrl键则可以在屏幕中心附近执行缩放操作。

还有些快捷键如：

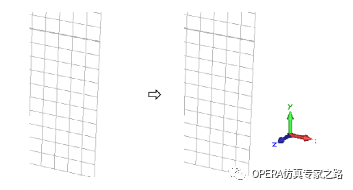

Ctrl+A：开关坐标轴

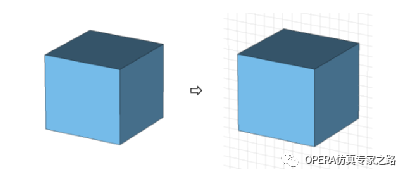

Alt+W：开关working plane格子平面

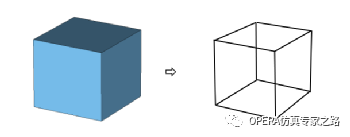

Ctrl+W: 开关实体的填充
