CST入门07-移动、复制、旋转操作

这期开始讲Modeling页的Tools下的功能。也就是常用的对模型进行旋转、移动、复制、布尔、倒角等操作。

Transform：对部件移动及复制、旋转、镜像、缩放，快捷键Ctrl+T。

在左边Transelate平移页中，选择copy为复制部件，选择unite是将复制出来的部分和原始部件归为同一个component。Repetition为复制出几份，举例如果设置为2，则将复制出2个来，加上本体共三个部件。

其中比较有意思的Transform until touch内的Precalculate collision预计算碰撞干涉的功能，只要按下预览按钮，然后点击solve，碰撞干涉计算就会立即执行，比如当移动一个物体目的是贴到另外一个物体，但是又不想计算他俩之间的距离去填XYZ参数，那么这时候用他就很方便的使得两个部件相贴且不干涉。

Interactive：启用后:当移动、旋转等操作时，立即执行碰撞干涉计算。无论输入多少数值都只移动、旋转、平移到干涉碰撞位置。出现干涉后自动弹出对话框询问接下来的操作。

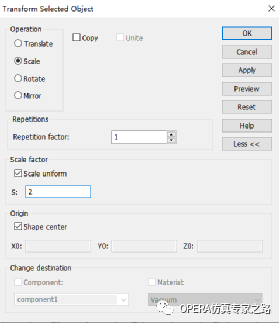

看剩下的变形操作Scale等比例放大缩小，设置参数比较简单直白：

还有Rotate旋转操作，干涉碰撞部分同Translate部分一样，唯一要提的是这个Rotate axis aligned选项，个人认为用途不大，本意是为了确保旋转后的位置对齐坐标轴，旋转后对不齐就会提示错误，功能稍显鸡肋、显得菜单有点多容易给人软件很复杂的错觉：
