CST基础052-设置特定结构不参与仿真分析的操作

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

使用Local Mesh功能在仿真分析中排除特定结构，设置操作命令：Simulation > Mesh > Local Mesh Properties。

利用Local Mesh Properties功能可以将特定结构 (区域)的网格进一步细分，也可以在仿真分析中排除特定结构。该功能有很多用处，还可以用于在特定区域设置更加稠密网格的空气盒子(Dummy)上也可以使用。设置方法如下：

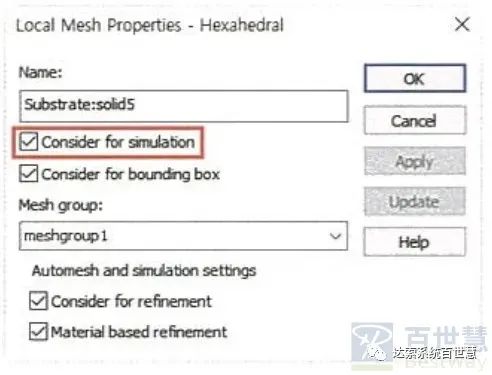

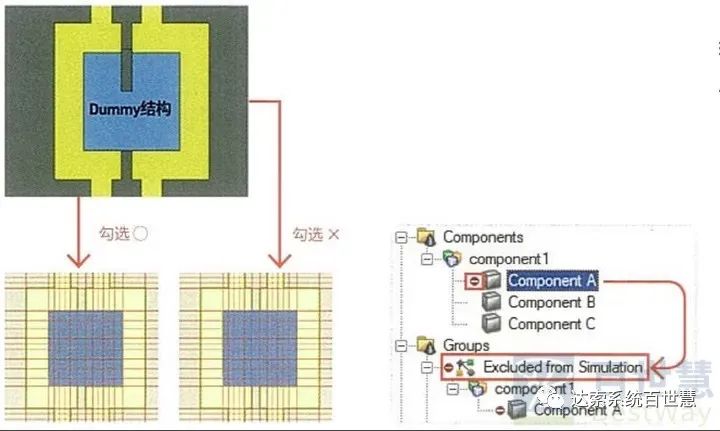

LocalMesh Properties设置窗口上方的Consider forsimulation选项勾选或不勾选，就可以决定是否使用该功能。不勾选意味着仿真分析中要排除该结构。即使Dummy结构设置局部网格后再去掉勾选Considerfor simulation选项，也还是会保留着Dummy结构区域的局部网格加密设置。勾选了之后模型被排除在外，但是网格得到了保留。

CST工作界面左侧的导航树（Navigation Tree)中可以查看，通过Local Mesh Properties从仿真中被排除的Component。被排除的Component左侧会生成一个图标，“-”可以很直观地看到。
