CST入门11-Boundary边界条件

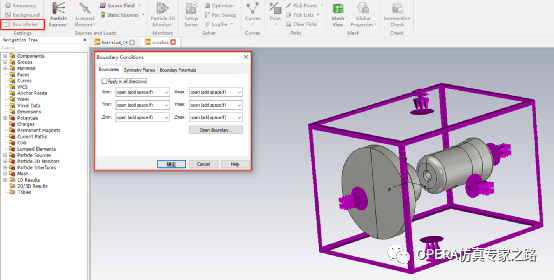

计算有限大的问题时需要指定边界条件。边界条件在Simulation下的boundary对话框中设置。
这时模型结构将显示彩色边界框。根据边界条件设置的不同会显示不同的颜色。

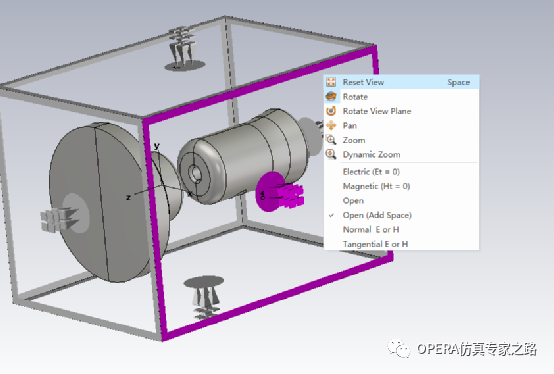

可以双击窗口中的边界条件图标来选择一个边界。或用鼠标右键选择对应的设置:
边界条件在低频和高频的含义有所不同,分开说明。
低频:
Electric边界:电边界像完美电导体,电场的切向分量和磁通的法向分量都是零。电场垂直于边界,磁通平行于边界。对于所有的静磁或准静磁应用,电边界条件对应切向边界条件。对于所有静电或准静电应用,对应法向边界条件。
Magnetic边界:磁边界像完美磁导体,磁通量的切向分量和电场的法向分量为零。电场平行于边界,磁通量垂直于边界。对于所有的静磁或准静磁应用,磁边界条件对应法向边界条件。对于所有静电或准静电应用,对应切向边界条件。
Open边界:开放边界将几何模型虚拟扩展到无限远。
Open (add space lf)边界:类似于Open边界条件,只是将几何模型和实际应用的边界之间增加了额外空间,额外的空间用bounding box distance factor定义,增加的空间为bounding box的对角线长度乘以这个factor,如果在background属性中也定义了额外的space,则使用这两者的较大值。
Normal边界:法向边界强制电场、磁场、电流的切向分量在边界处为零。在边界处仅存在法向分量。对于所有静磁或准静磁应用,法向边界条件等同于磁边界条件。对于静电或准静电应用,等同于电边界条件。normal边界条件仅可用于静电和静磁稳态电流求解器。
Tangential边界:切向边界强制电场、磁场、电流的法向分量在边界处为零。对于静磁或准静磁应用,切向边界条件等同于电边界条件。对于静电或准静电应用,等同于磁边界条件。Tangential边界条件仅可用于静电和静磁静态电流求解器。
Periodic 边界:周期边界条件仅适用于静电求解器,且只能用于六面体网格。
注意:能用electric, magnetic, open边界的时候就不用normal, tangential
如果在边界处定义源会覆盖源位置处的边界条件。例如,在tangential切向边界条件处加一个电流端口会强制一个法向边界的电流场。
高频:
Electric边界:电边界像完美电导体:切向电场和法向磁通为零。
Magnetic边界:磁边界像完美磁导体,切向磁通和法向电场为零。
Open (PML) 边界:开放边界通过使用完美匹配层(PML)边界将模型虚拟扩展至无限域。电磁波可以以最小的反射通过这个边界。
Open (add space)边界:与Open (PML)相同,区别是为了远场计算会增加额外空间。对于天线仿真,建议用此边界。PIC求解器中除了让电磁波可以以最小反射通过外,PML还可以吸收额外的带电粒子。但仅适用于用CPU计算的PIC求解,不能开GPU加速。同样如果在background中定义了额外的空间,使用两者较大值。
在选择open边界后会有个open boundary的设置如下:
对话框中的参数一般不需要修改。所使用的PML公式提供了一个与材料无关的独立的吸收边界。Estimated reflection level:假设入射波垂直于单个open边界区域时的反射量级,通常1e-4的就足够了。减小该值可以提高仿真精度,但会增加内存和仿真时间。
Automatic minimum distance to structure frame的对话框用于设置增加的求解域大小,使PML层远离几何结构,有利于收敛。相关参数:Fraction of wavelength/Absolute distance combo box:前者增加的空间为(波长/ 输入的数值),波长对应的频率在At frequency栏输入或者使用求解频率设置的中值;后者为直接定义距离大小。
Periodic边界: 周期边界可定义相移仿真计算域在对应方向上周期性扩展。因此周期边界需要在某个方向上max和min位置同时使用。在属性页中设置“phase”和“scan angles”。通过定义边界条件可以仿真周期性天线之间的近场影响。但注意这样定义天线得到的是无限扩展的天线方向图,用farfield后处理中的antenna array最为准确。
Conducting Wall边界:等效定义了四周为一面有损金属lossy metal材料的墙。
Unit Cell边界:与周期边界条件非常相似。区别是定义XY平面2个方向的二维周期性而periodic只定义了一个方向上的周期。
设置中选择Fit unit cell to bounding box则模型将在其边界框处重复,如下:

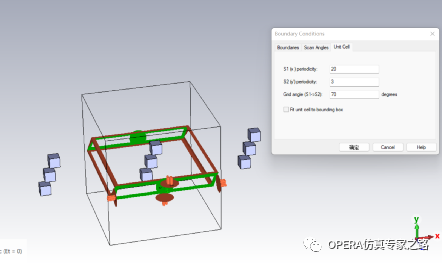

如果不勾选,则用S1(x)和S2'(y)定义两个相邻单元格在两个不同坐标轴方向上的距离。这两个轴之间的角度由“grid angle”来定义。S1(x)与全局坐标系的x轴恒对齐。
当XY平面用unit cell边界时,z方向使用open边界则有floquet边界设置选项,Floquet 端口与waveguide端口类似,都能求解反射和传输系数。Floquet只有Z方向激励,而且是从Z方向的边界激励。而waveguide端口XYZ方向都可以。Waveguide端口可以用电或磁边界限制,从而手动形成具体的激励模式(假设端口激励整个空间),比如X方向为电边界,Y方向为磁边界,然后把端口放在Zmax或Zmin,这就和Floquet的基础模式等效,TE(0,0)或TM(0,0)。Floquet只支持FEM。
Edit Floquet port: 指定要设置的Floquet端口。
Number of Floquet modes: 设置仿真将考虑的Floquet模式的数量。确保至少考虑了所有的传播模式。Details中的列表可以用来选择模式。
Distance to reference plane: 指定到参考平面的距离,通过s参数获取正确的相位信息。正值将参考平面向外移动,负值将参考平面向内移动。
Polarization independent of scan angle phi: 扫描角函数隐含在Floquet模式的极化中。如果勾选复选框,基本模式TE(0,0)和TM(0,0)将线性组合,产生的第一个模式的极化与设置的极化角对齐(以度为单位,对波导端口为端口的u轴)。
Detail点开后列出关于Floquet模式的信息,用于自定义Floquet模式。“Nr”栏中的模式号只是一个顺序模式号。
