CST基础076-使用波导端口时查看端口模式的操作

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

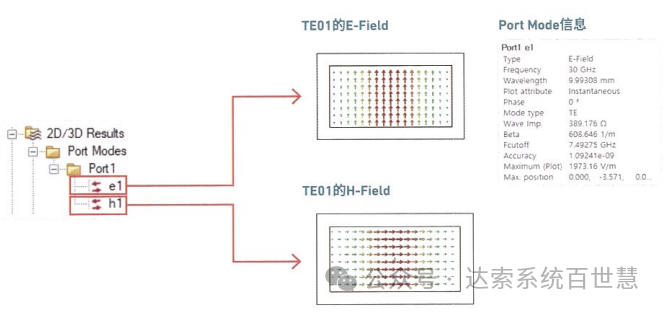

使用波导端口时查看端口模式的操作：Navigation Tree > 2D/3D Results > Port Modes。

将Source接通到Waveguide Port时，可以在2D/3D Results中确认端口模式(Port Modes)。如果设置了多个端口，可以分别确认各端口的模式。可以查看每个端口的电场和磁场模式，确认端口阻抗、波长、模式类型等信息。完成仿真分析后，可以确认关注的频点上阻抗和端口形成的ModeType是否良好。

在Solver设置中勾选Calculate port modes only；按下“shift”按钮，只对端口模式进行快速的仿真分析。需要先了解端口模式是否正常形成的情况下，这是非常有用的功能。
