CST基础067-查看眼图仿真结果
来源：小编
更新时间：2024-06-19
阅读：
CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

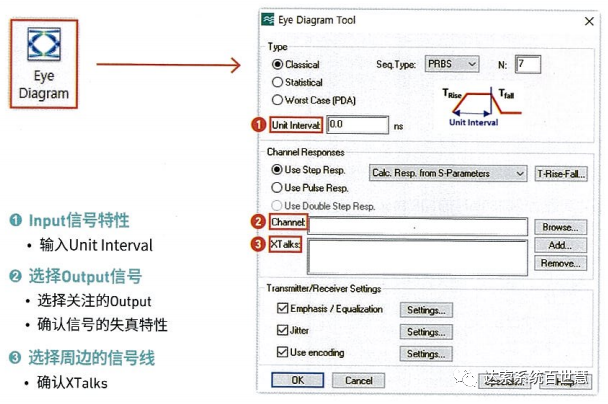

信号从Transmitter传送到Receiver的过程中发生Jitter、Noise、Attenuation的现象，导致信号失真。因此有必要确认传送的信号是否在可接受水平。利用眼图(Eye Diagram)功能可以确认信号的失真/延迟特性。查看眼图仿真结果操作命令：Post-Processing > Signal Post-Processing > Eye Diagram

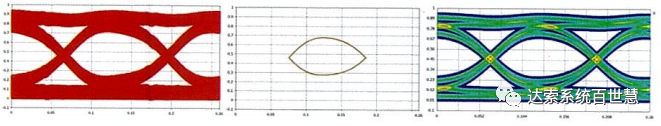

Eye Diagram Type 可以选择Classical、Statistical、Worst Case。
Bit SequenceType 可以选择PRBS、Random、K28.5。
Unit Interval 可定义Bit单位的间隔。
Channel Responses to Use 可选择Pulse应答、Step应答。
Transmitter/Receiver Settings 可以选择Emphasis/Equalization、Jitter、Use encoding。
Inhomogeneous条件下使用SAR值时，使用IEEE C95.3、CST C95.3、CST Legacy、Constant volume
