CST基础026-Shell Solid and Thicken Sheet生成空心模型

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

1. 由实体3D模型生成空心腔体Cavity

打造Cavity结构或波导这类空心模型的最有效方法是什么呢？在CST中，可以使用Shell Solid and Thicken Sheet操作可以生成空心结构模型，具体操作命令为：Modeling > Tools > Shape Tools > Shell Solid or Thicken Sheet。

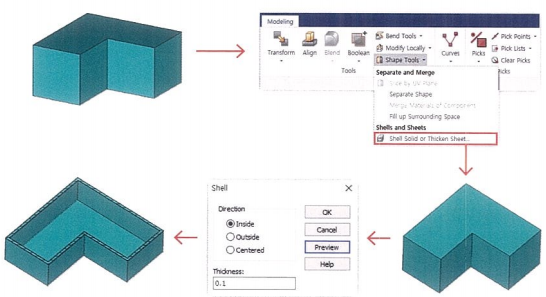

下面我们来看一下利用Shell Solid or Thicken Sheet打造Cavity的方法。如下图所示，要将任何模型内部掏空成Cavity，首先选中该物体，然后激活Shell Solid or Thicken Sheet功能，就可以实现空腔的形状。

Direction 在Cavity厚度方向的设置上以物体的外围为基准构成在内部lnside)、外部(outside)还是中心(Centered)的设置。Thickness一栏设置Cavity壁的厚度。

2. 由Sheet结构生成3D Model

Shell Solid or Thicken Sheet会根据不同类型的模型提供两种完全不同的功能。

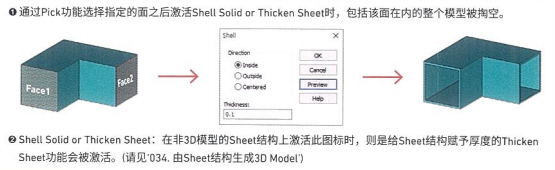

如“由实体3D模型生成空心腔体Cavity”所述，选中某个3D Model的形状，激活Shell Solid orThicken Sheet功能，就可以生成Model内部空心的Cavity形状。这时候被激活的就是Shell Solid功能。

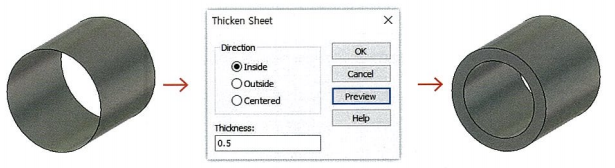

那么，对于没有厚度的Sheet面结构上激活Shell Solid or Thicken Sheet功能，会发生什么呢？此时，Thicken Sheet功能会被激活！换句话说，Thicken Sheet可以将Sheet面结构的Model打造成3D形状！

对齐WCS：通过Pick功能预先选择点、边、面后，点击Align WCS图标可以对Local坐标系进行对齐。

Thicken Sheet还可以将弯曲的Sheet结构轻松打造成Solid。因此，在由外部导入的CAD文件的5heet生成3D形状时非常有用。
