CST基础039-激励信号设置

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

设置激励信号

CST中定义多种形式的Excitation Signal，可以通过 Simulation > Sources and Loads > Signal > New Excitation Signal 操作命令，打开Excitation Signal对话框设置激励信号，重新定义激励信号波形。

CST MWS中仿真时将Gaussian Pulse默认作为激励信号，如下所示可以按用户指定的形式重新定义。

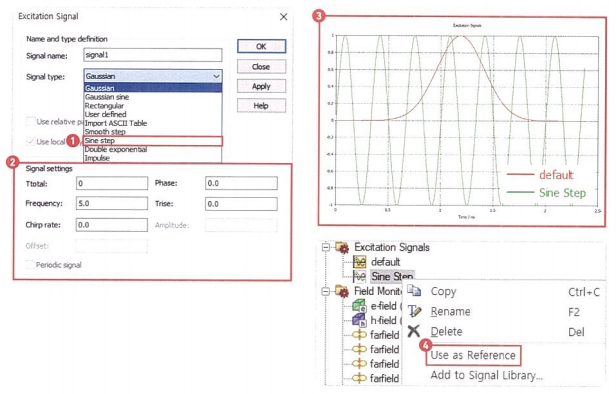

1. 若希望生成Sine波形的Signal，则在Signal Type中选择Sine Step。


2. 在Excitation Signal设置窗口下方的Signal Settings中设置相同波形周期的正弦波形参数。

3. 显示默认Gaussian（Default）波形以及新生成的Sine波形。

4. 为了将新生成的波形设置为Default波形，在Navigation Tree的Excitation Signals文件夹中右键新生成的波形，选择Use as Reference。
