CST基础040-导入外部场仿真结果和场源进行仿真分析

来源：小编更新时间：2024-06-16 阅读：

CST是Computer Simulation Technology的缩写，是一款被广泛使用的高端电磁仿真分析软件。CST基础使用系列文章共计有100多篇，主要讲解CST仿真分析时常用的基础操作和基本使用技巧，帮助用户更好的理解和掌握CST的使用。

1. 使用场导入功能

使用Field import功能，将导入的仿真结果应用于其他仿真中！操作命令：Simulation > Sources and Loads > Field lmport。

通过Field Import功能导入外部项目中的仿真结果进行仿真分析。比如，可以通过Field lmport功能将电磁仿真结果应用到结构仿真中，可以对发热导致的结构变形进行仿真，并将发热导致的结构变形重新应用到电磁仿真分析中。换句话说，可以对结构变形下产生的电磁特性变化进行仿真分析。

在Project一栏调出项目，该项目里保存着从外部导入的Field数据。
在一阶段调出项目后，自动识别该项目使用的求解器。

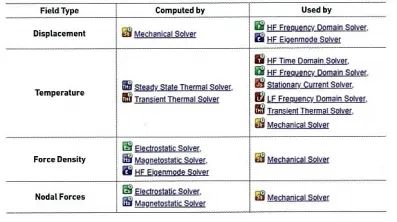

通过右侧的表格可以确认，使用什么Solver可以计算什么形态的Field，在什么Solver上进行仿真时可以考虑使用该Solver计算的Field等。如表中所示，通过Computed by这一列罗列的Solver可计算各种Field Type。计算得到的Field可以应用到Used by这一列中罗列的Solver上进行仿真分析。

2. 使用场源功能

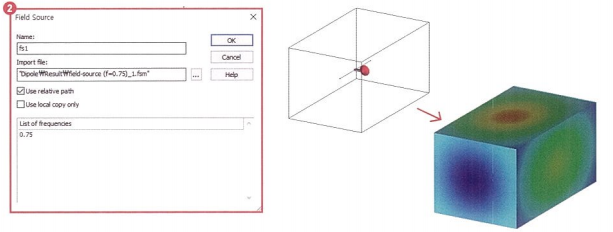

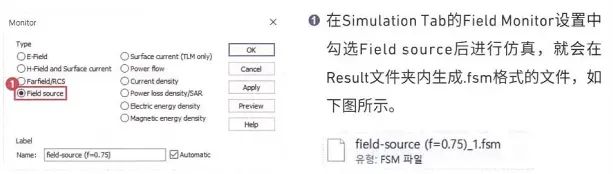

提取和调用Near Field Source，操作命令：Simulation > Sources and Loads > Field Source。

对安装在汽车或飞机等大型平台的天线而言，天线相对于平台来说尺寸非常小，产生多尺度(multiscase)问题很难进行仿真分析。这时候使用Field Source调出保存的Near Field数据将天线结构取而代之，就可以在仿真时避免多尺度问题。
