CST谐振腔体设计分析—CST2013设计实例

文章来源: CST    录入: mweda.com

    下面是一个使用CST2013仿真分析谐振腔的应用实例。作为一个典型的CST2013应用设计实例,你将学会如何使用本征模求解器来仿真分析计算谐振腔体问题。

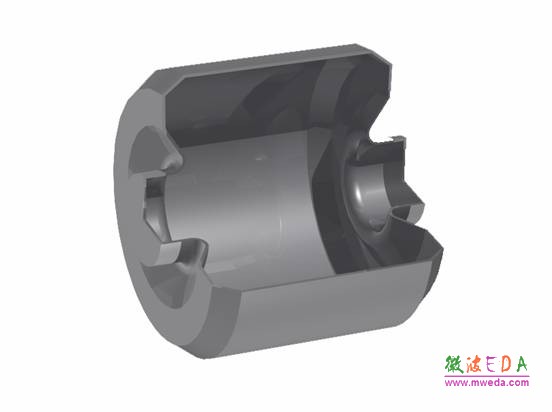

    由于图示要分析的谐振腔是旋转对称的,所以可以通过沿着轴线旋转一个剖面的方式来创建谐振器模型。此外,由于模型也是沿着中心剖面对称,所以建模时可以把模型沿着对称剖面一分为二,只创建模型的一部分。模型建好了,分析的过程是相对是比较简单的。教程中将告诉你本征模谐振器的具体设置分析操作,以及如何查看分析结果,并计算Q值。

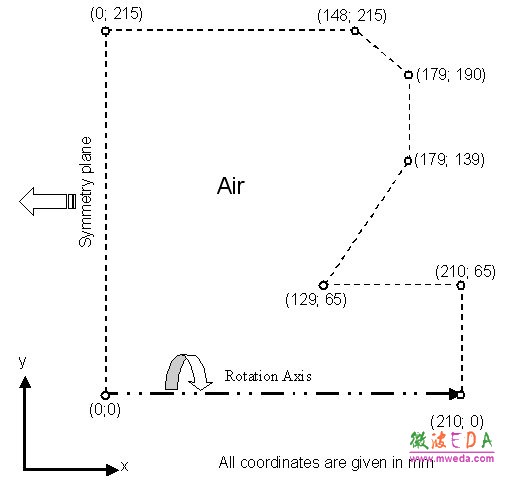

    腔体模型的截面多边形如下图所示。注意,由于模型的对称性,这里只需绘制模型的半对称面。图中,各个顶点位置坐标的单位是毫米(mm)。

    下面来介绍具体的建模操作。

    建模操作步骤

    新建设计项目

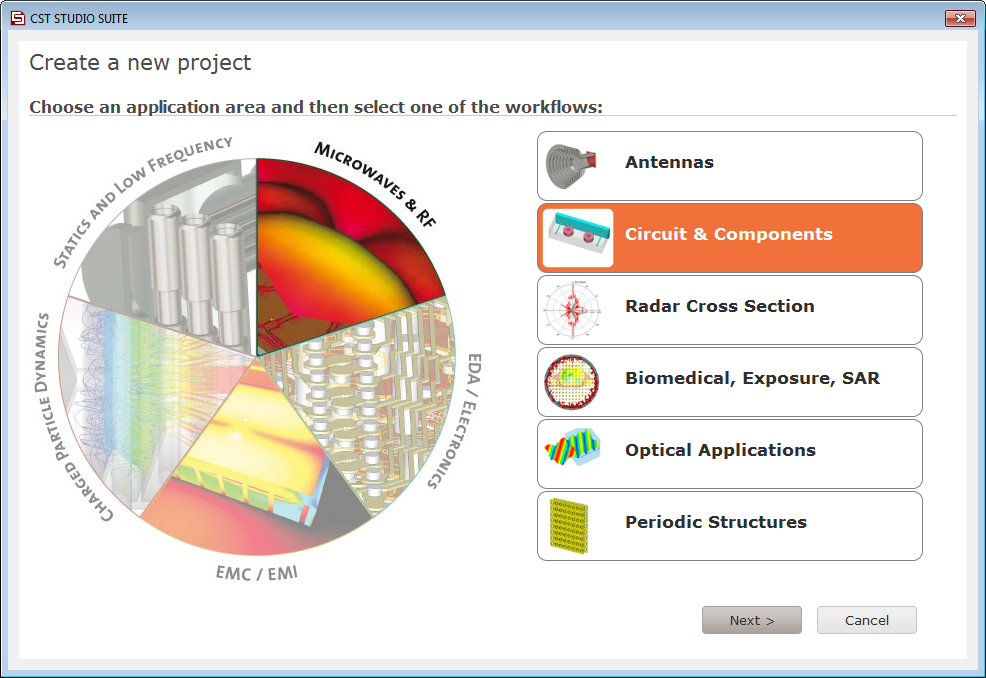

    启动CST STUDIO SUITE,打开CST主界面,单击Create Project 按钮,在弹出对话框中选择Microwaves & RF,如下图所示。


    对于谐振器和滤波器结,请选择Circuits & Components Waveguide & Cavity Filters  Eigenmode

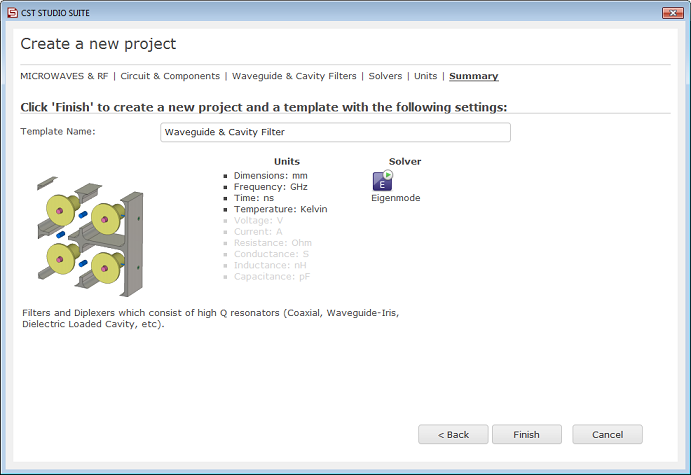

    这个设计模板默认设置的单位是毫米和GHz,默认的背景材料是理想导体pec,默认电边界条件是电边界。然后单击 Next > 按钮,进入下图所示窗口,给出相关默认设置信息。

    最后单击Finish按钮,保存项目模板,并新建一个CST设计工程。
