使用CST微波工作室进行TDR计算分析

文章来源: CST中国    录入: mweda.com

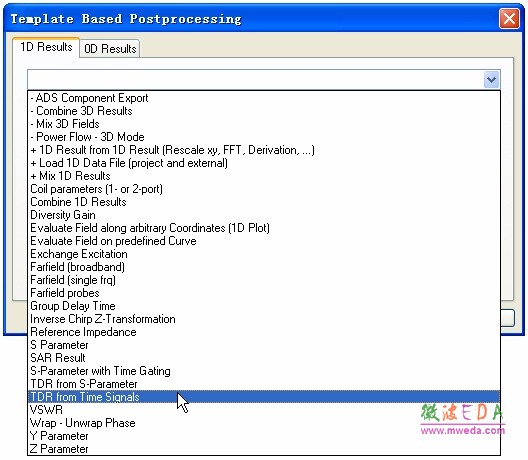

    在后处理中的1D Results中选择TDR from Time Signals 或 TDR from S-Parameter ,如下图所示,前者是基于激励信号来求,后者是基于S参数来求。

    TDR 主要是依据端口的反射信号来计算沿着TEM 或者相似结构的阻抗特性;在测量当中,TDR 是深入结构内部、定位非连续点的唯一方法;典型的 DR 应用是拥有最小反射损耗的TEM 结构比如连接器或者IC Package;既然TDR脉冲必须是短脉冲(为了确定空间的不连续点),因此它的带宽非常宽,CST MWS的时域求解器非常适合TDR求解。

    TDR可以有两种激励方式:1)阶越信号(step time signal) 2) 高斯信号(Gaussian time signal)。模版自动识别信号类型,并且在1)和2)之间切换计算。

    1) 阶越信号

    上升的矩形脉冲是TDR 的典型激励。但是它存在一定的缺点,能量不衰减(时间信号永远不停止),同时由于激励频谱中的零幅度,导致一些频域数据比如S参数中会出现一些“未定义的频率”。用高斯信号激励就不会出现以上两个。因此推荐使用方法 2)。

    其中 Z(t)t是TDR阻抗, Zo 是端口的传输线阻抗,i 是输入阶越信号的幅度,O(t)是反射信号。

     注意:为了在时间和空间上用离散的方法求解激励的最高频率,您最好选择最高频率的上限为1/Trise

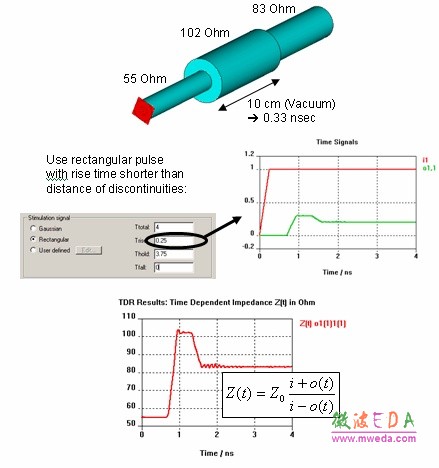

    下图是一个TDR的例子:

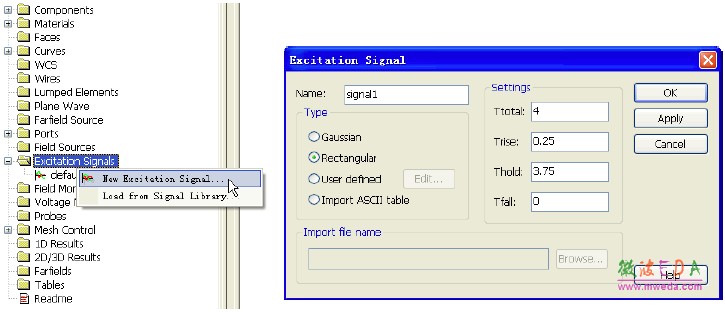

     阶越信号的定义方法如下:右键点击屏幕右边的导航树 > Excitation Signals,选择New Excitaion Signal,然后在弹出窗口中选择 Type=Rectangular,并输入恰当的 Ttotal/Trise/Thold/Tfall,自定义了矩形脉冲;然后右键点击 Excitation Signals下新定义的脉冲 Signal1(缺省名),选择 Use as Reference,将其设置为激励信号。

    2) 高斯信号

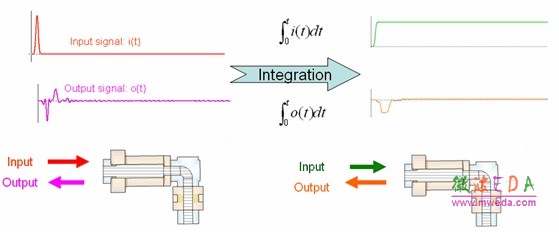

    当使用高斯信号激励时,TDR是通过对脉冲进行积分来计算的,脉冲的积分是阶越函数。



     注意:上升时间与上限频率相关。因此频率范围应该设置为fmin=0,fmax=0.876/rise time。此处的上升时间是相应的阶越信号(由高斯信号积分而成)的幅度从最大值的10%到90%的时间。

    例如:如果高斯脉冲的上升时间为35ps,则 fmax=0.876/35ps=25.14GHz。这个高斯脉冲的积分得到一个阶越信号,该阶越信号幅度从最大幅度的10%上升到90%所用的时间为35ps。
