CST微波工作室查看VSWR结果
文章来源: CST中国 录入: mweda.com
单端口激励情况下,可以直接通过CST 自带宏命令获取VSWR;多端口同时激励情况下,需要通过在后处理 模板进行设置得到VSWR。下面对这两种情况分别举例说明。
1) 如图所示为魔T 结构,设置为端口1 激励。求解后得到S 参量结果。

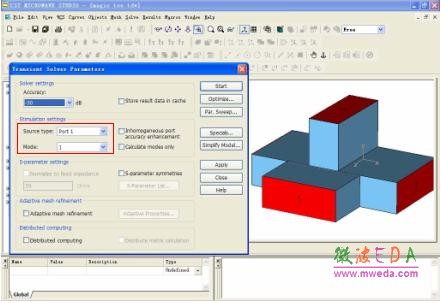

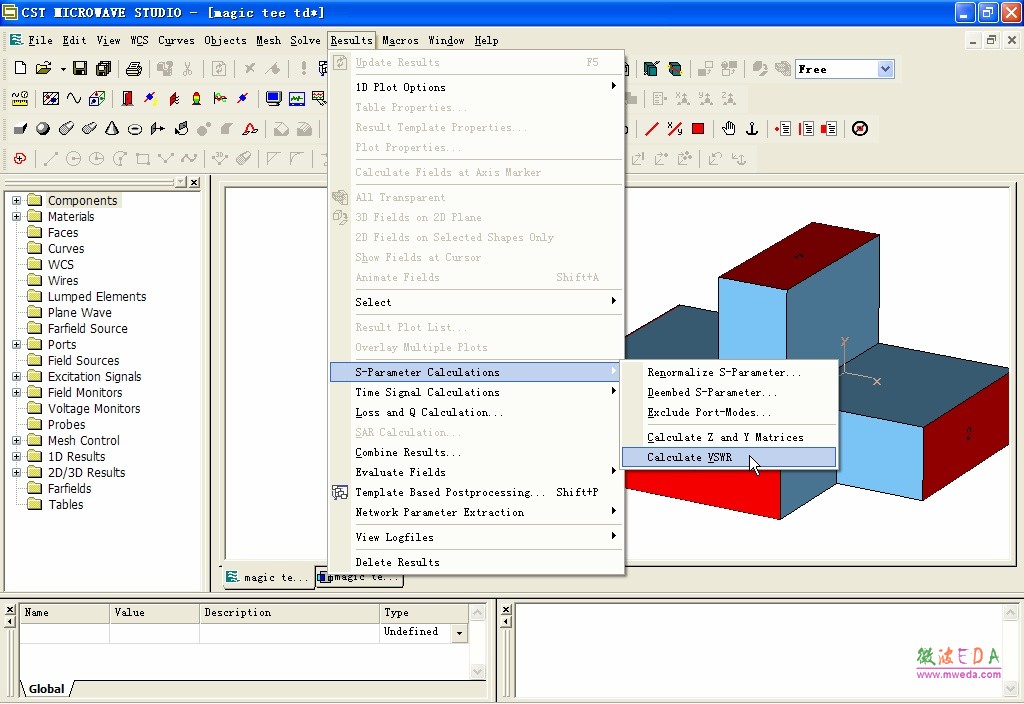

2) 在主菜单中,打开 Results > S-Parameter Calculations > Calculate VSWR

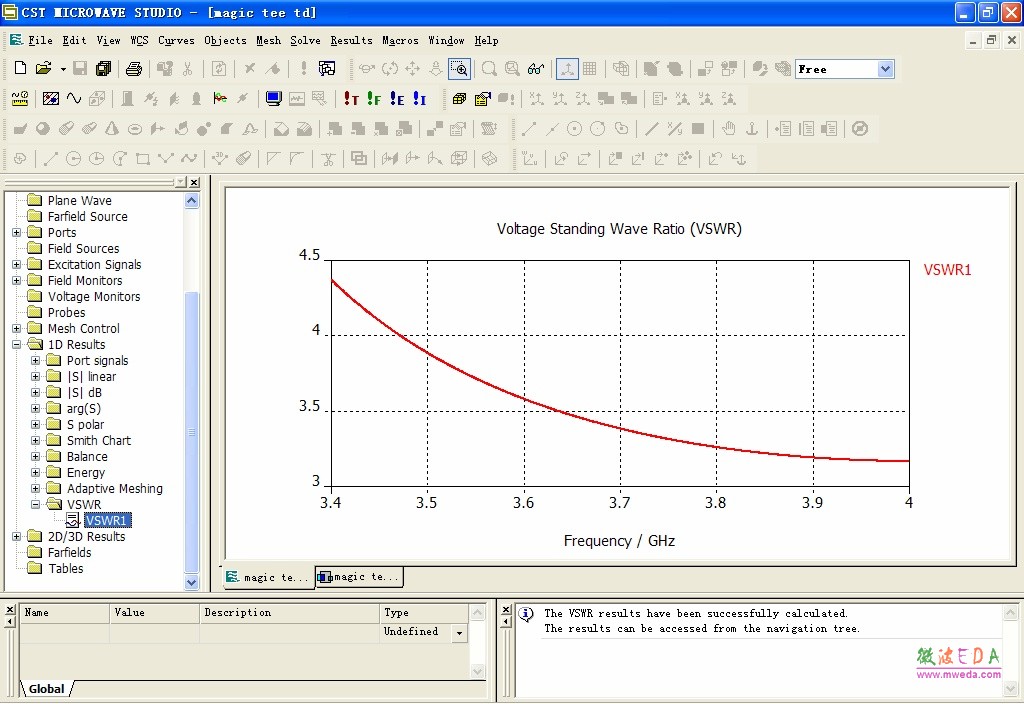

3) 在导航树中,按照 1D Results > VSWR > VSWR1路径即可查看VSWR。
多端口同时激励情况下,不可以直接使用 Results > S-Parameter Calculations > Calculate VSWR,需要在后处理模板进行操作以获得VSWR。下面举例说明:

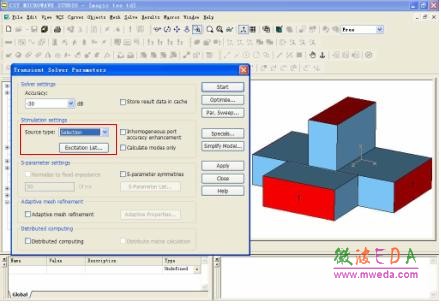

1) 仍然是该魔 T 结构,选择 Source type 为 Selection,并点击 Excitation List…。
-
