CST微波工作室查看VSWR结果
文章来源: CST中国 录入: mweda.com

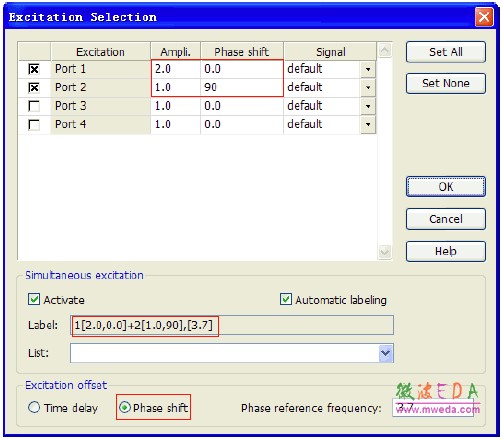

2) 在弹出的 Excitation Selection窗口中,设置为 Port 1和 Port 2同时激励,并点击 activate。
3) 您可以点击Phase shift,设置一定的相移。如图所示,激活Phase shift 后,我们在Port 2 处设置了90 度的相移,并设置Port 1 的幅度为2 倍。图示Label框中 1[2.0,0.0]+2[1.0,90],[3.7]指代意义为:在 Port 1 处以2 倍幅 度,0 度相移(3.7GHz)的激励信号;在Port 2 处以1 倍幅度,90 度相移(3.7GHz)的激励信号同时激励。 其中1[2.0,0.0]意义为端口编号[幅度倍数,相移]。
4) 设置完成后,点击 OK,然后运行时域求解器进行仿真求解。

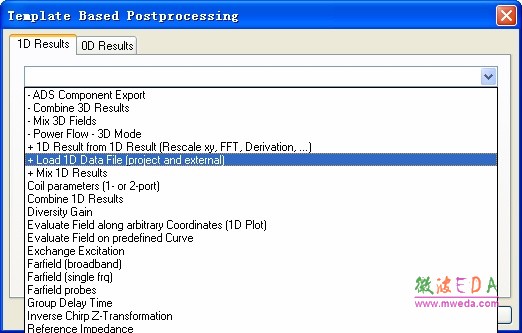

5) 求解完成后,打开后处理模板,选择1D Results,在下拉菜单中选择+Load 1D Data File (project and external)

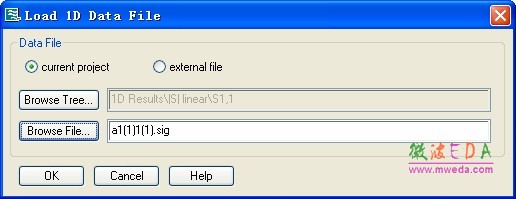

6) 在打开的 Load 1D Data File中选择Browse Tree打开浏览器。
-
