CST 微波工作室参数扫描分析时比较史密斯圆图结果
文章来源: CST中国 录入: mweda.com
在CST 微波工作室中,把参数扫描所得的多个S 参量结果在一张史密斯圆图中显示出来略微有些繁琐。
为了实现该项功能,需要事先将所有的结果保存到缓存区(激活Solver Parameters中的Store result data in cache),然后运行宏命令(Macros Wizard Compare Multiple Runs )。
另外:宏命令Compare Multiple Runs 功能十分强大,它可以对所有子文件夹进行递归的搜索,并且能够比 较任意计算的任意结果。
下面举例说明具体过程:

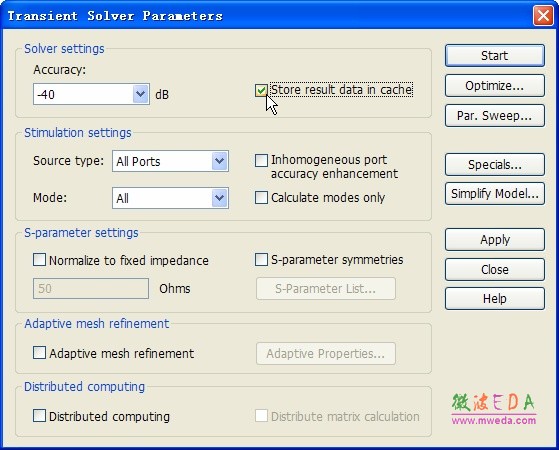

1) 打开求解器对话框,点选 Store result data in cache。

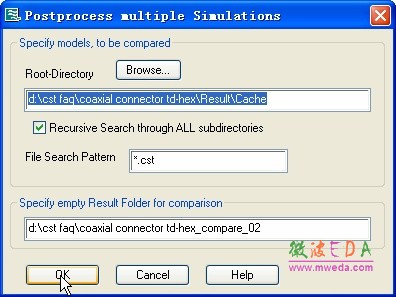

2) 参数扫描完成后,运行宏命令 Macros Wizard Compare Multiple Runs ,设置好扫描文件范围后,点击OK。

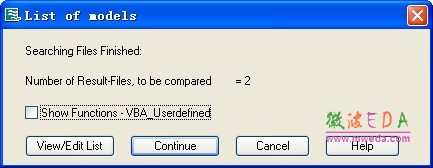

3) 弹出的对话框给出您要比较的文件个数,点击Continue。

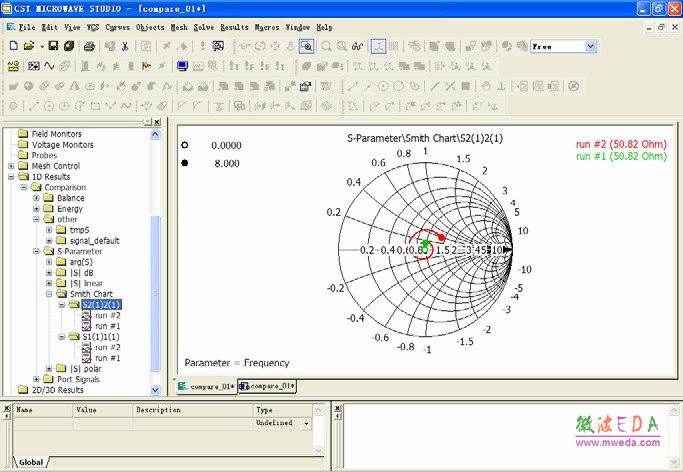

4) 得到了S参量的史密斯圆图。
-
