CST微波工作室中品质因数Q值的计算

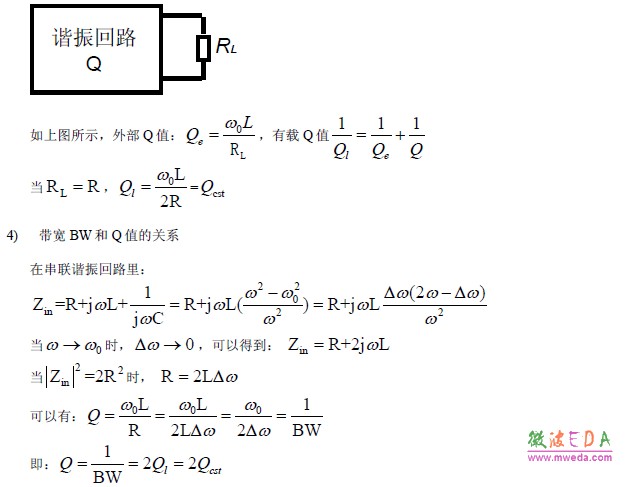

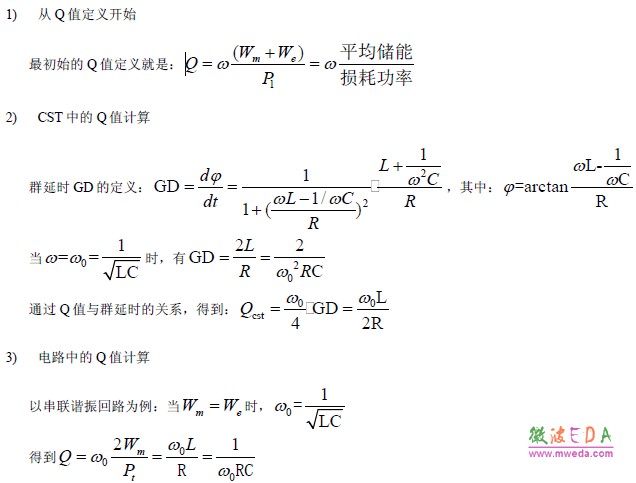

先介绍品质因数Q 值最根本的定义,然后在CST 中通过计算群时延得到Q 值。接着利用人们熟悉的电路原理,通过谐振电路计算Q 值,并证明CST 中的Q值等于电路中的有载Q值。在串联谐振回路里带宽BW和Q值之间的关系是互为倒数,这也将在文章中推导。
最后利用 CST 自带的算例计算贴片天线的Q值。
5) 微带贴片天线的Q值
举例计算天线的Q 值。从CST 自带的例子中选择一个贴片天线。利用CST 的宏命令计算天线的群延迟,进而得到天线的Q 值。
[NextPage] 下面的界面可通过该路经得到:Help > Help Contents > Tutorials Overview > CST MICROWAVE STUDIO Tutorials Overview

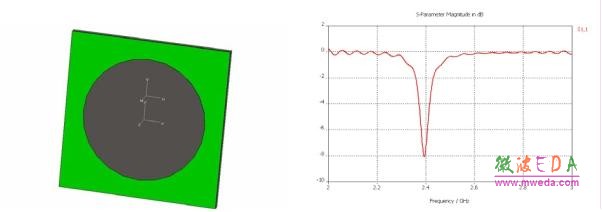

该CST自带的例子贴片天线,仿真频率2-3GHz。仿真后得到天线的S参数信息如下:在2.4GHz 的频率下产 生谐振峰值。

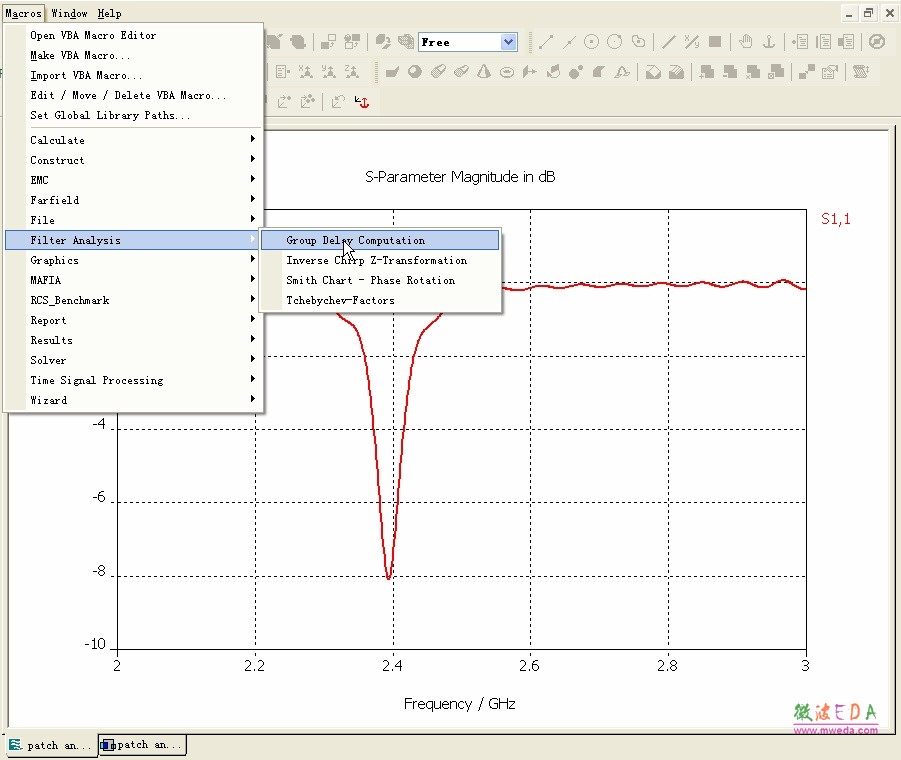

计算群延时的界面可通过下面的路经得到:Macors > Filter Analysis > Group Delay Computation。
Group Delay 及Q值计算对话框如下所示, 在 Group Delay 对话框中选择输入、输出端口和端口模式后点击“OK” 按钮即可获得该端口模式激励下天线的 Q 值。

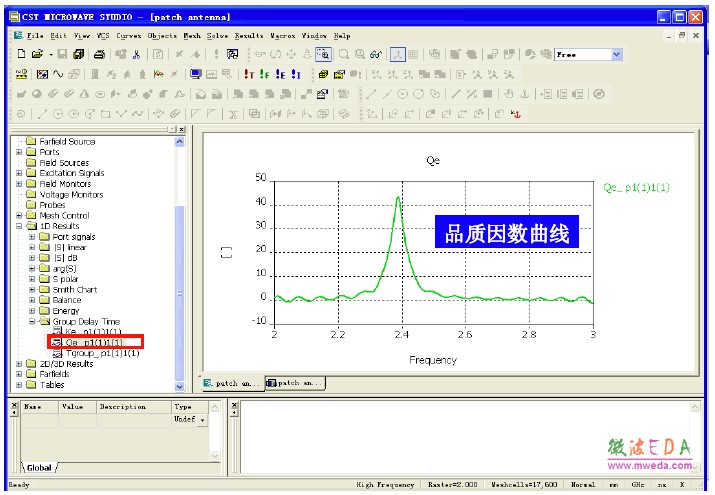

计算结束后,弹出对话框提示已经完成计算,点击确定按钮关闭对话框,并关闭GroupDelay 对话框。查看 结果时,可参照下面路径:导航树中将自动得到计算的群延时和Q 值等结果,查看Q 值可选择:1D Results > Group Delay > Time Qe_p1(1)1(1)
-
