CST 微波工作室参数扫描分析时比较史密斯圆图结果
文章来源: CST中国 录入: mweda.com
注:CST 微波工作室可以把参数扫描所得的多个S 参量结果在一张极坐标图中显示出来。如果您在后处理模板中设置了两个结果模板(Sij-linear 和Sij-phase),您就可以将 plot type 设置为 complex,这样就可以得到极坐标S参量图。具体步骤如下:

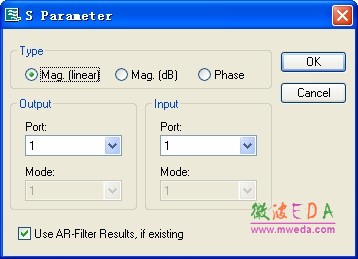

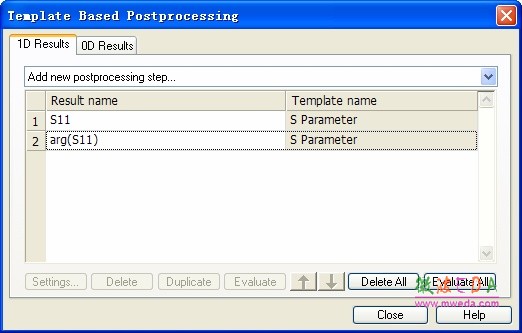

1) 在后处理模板中通过 1D Results Parameter 打开如下对话框,点击OK,即得到S 参量的模。
2) 按照同种方法,点选 Phase,即得到S 参量的相位。这样就得到了S11和 arg(S11)。

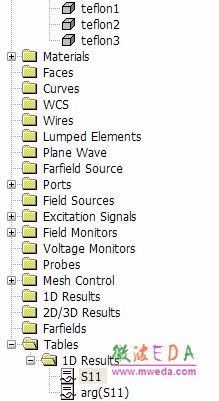

3) 完成参量扫描后,在导航树Tables 1D Results 中得到S11 和 arg(S11)曲线

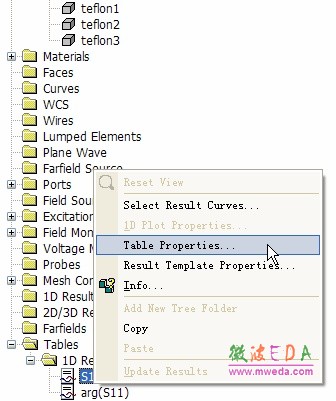

4) 右键 Table Properties 进行设置。

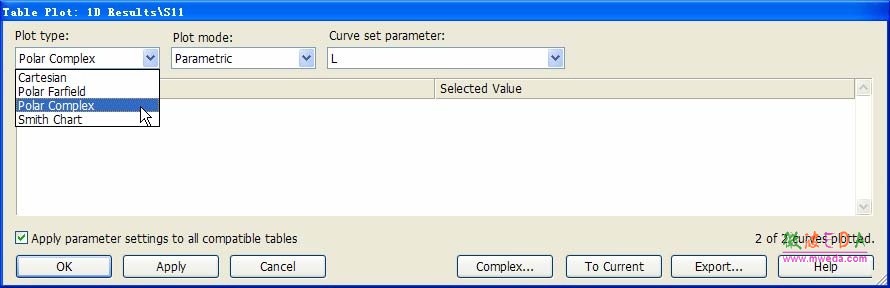

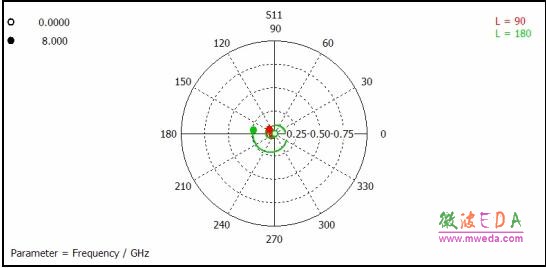

5) 在 Plot type 的下拉选框中选择 Polar Complex,即得到极坐标图示。
-
