CST微波工作室查看VSWR结果

文章来源: CST中国    录入: mweda.com    点击数:

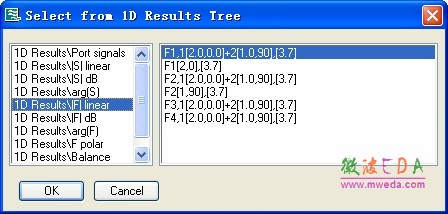

     7) 在打开的浏览器中选择 1D Results |F| linear F1,1[2.0,0.0]+2[1.0,90],[3.7] ，点击 OK。

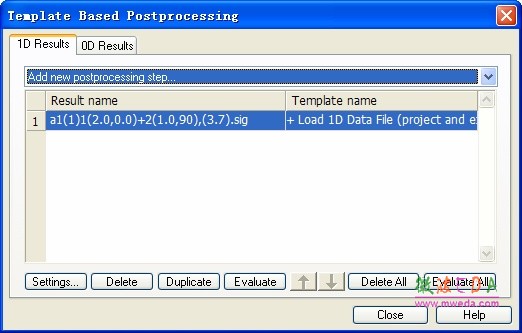

    8) 点击Evaluate 将数据加载到后处理模板中

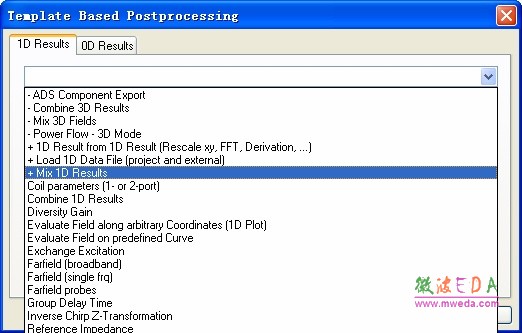

9) 在后处理模板中选择+Mix 1D Results。

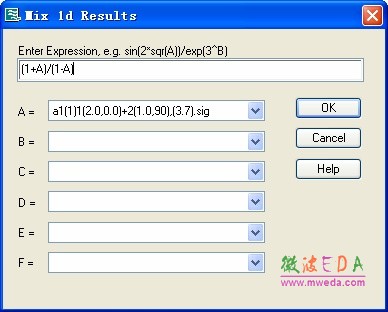

    10) 在打开的 Mix 1d Results对话框中计算 VSWR=(1+A)/(1-A)。

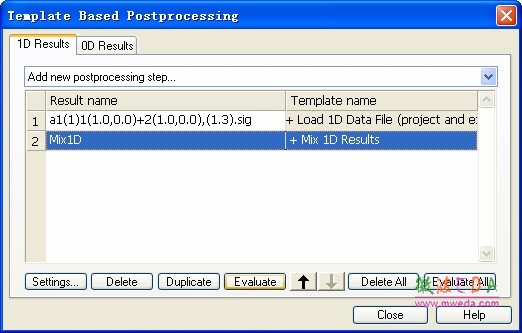

    11) 回到后处理模板中点击 Evaluate即可获得需要的 VSWR 结果。

上一页  [1] [2] [3]
