使用CST微波工作室的时域求解器仿真电大问题的理论分析

文章来源: CST中国    录入: mweda.com

    首先给出两个实际的仿真例子:

    参考计算机:HP XW8400工作站,双路双核志强 5160 处理器,主频 3.0GHz,内存16GB

    基本数据:CST 微波工作室时域求解器每1000 万个六面体网格占用1GB 内存;每1000 万网格计算时间为 80 分钟。电尺寸越大,上述统计数据越准确。

    a) 108个波长赋形反射面天线,9.2米宽,4.75米高,2.9GHz 频率。网格点数:8387 万,计算时间:12小时 34分,占用内存:9.4GB。

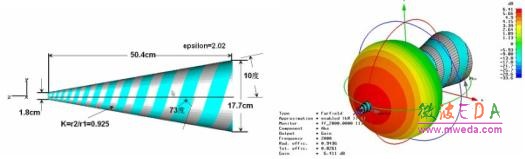

    b) 圆锥对数螺旋天线分析,天线尺寸和仿真所得2GHz 时的方向图如下所示。网格点数:666.4 万,计算时间:1 小时5 分,占用内存:1.67GB。



    1) 基本理论依据

    由数学结论可知,频域矩量法或边界元法、频域有限元法和时域有限积分法三者的计算量(体现在CPU 时间和所需内存)分别正比于所网格数N的3 次、2 次和1.1-1.2次方。当结构的电尺寸比较大或结构比较复杂时,网格点则逐渐增大,对于目前主流的32 位计算机(2GBytes 内存/2.6GHz 主频/单 CPU)来说,前两者将不再能够胜任网格数达到几万和几十万的作业。而时域有限积分法则可处理800-1000 万点(操作系统和显卡要占500MB 的内 存),约8 小时CPU 时间一次完成几个到数十个倍频程的全部仿真。这个快速宽带仿真特点归功于时域有限积分法的显式算法。

    另一方面,三者的仿真速度是由各自算法所决定的。换言之,即便是采用64 位计算机,它们三者的速度的相对关系是不会改变的。有些人错误地认为,64 位机能够提高速度,其实是64 位机由于它们的寻址空间大大地增加便可以“接受”大网格点的仿真问题了,不像32 位计算机有2-3GBytes 最大可接受文件的限制。可是,“接受”或能够仿真绝不意味着它们的计算速度就提高了。其实,原来固有的3 次方、2 次方和1.1-1.2 次方的计算量依然不变,即所需的CPU时间同样还是这么多。举例来说,对于频域有限元法,10 万个网格点若需要10小时CPU,则100 万个网格点需1000 小时!这个N 平方关系与32 位还是64 位计算机无关。内存需求同样满足N 的平方关系。故导致100 万个网格点32 位机无法计算,但64 位机则可以,只要其物理内存足够的大。这就是计算速度及内存需求与网格点关系的通用解释。请注意:CPU 数目的增加一般是线性的(目前主流64  PC 工作站最大支持16 个CPUs)。况且,它还受到硬件投资的约束。

    再看对计算机的要求。CST MWS 中的时域求解器由于采用时域有限积分算法,在数学上没有矩阵求逆的过程,而有限元法是必须要做矩阵求逆,所以对计算机配置要求比较低。举一个具体例子,一个内存 1GB 的普通计算机,CST MWS-T 可仿真800 万个六面体网格的结构;而同样配置下,频域有限元软件不超过20 万个四面体网格。

    2) CST MWS的专有技术

    CST MWS专有的PBA 和TST技术,在保证精度的情况下,极大的降低了内存需求,提高计算速度。

    1998年引入了专有的 PBA™(Perfect Boundary Approximation™)技术,使 CST MWS的结构逼近趋近完美。此方法采用精确共形网格插值的方式,弥补了经典 FDTD 算法对曲面物体采用阶梯网格逼近的缺点,同时又保持了网格划分容易、对大问题快速及内存需求小这三大原有的优点。

    2002 年又引入了 TST™(Thin Sheet Technology™)薄片技术,在程序内部,通过对细线和薄片的专门处理,大大地提升了对这两类问题的仿真度,使得软件不但速度快,内存需求低,而且精度高。对于某些特殊问题,如共形天线,直接采用粗大网格,不用特殊的处理,就可精确仿真。

    2004 年引入了 MSS™(Multilevel Subgridding Scheme™)多级子网技术,使网格使用更为经济和有效,大大地减少了网格点,从而提升了仿真速度。

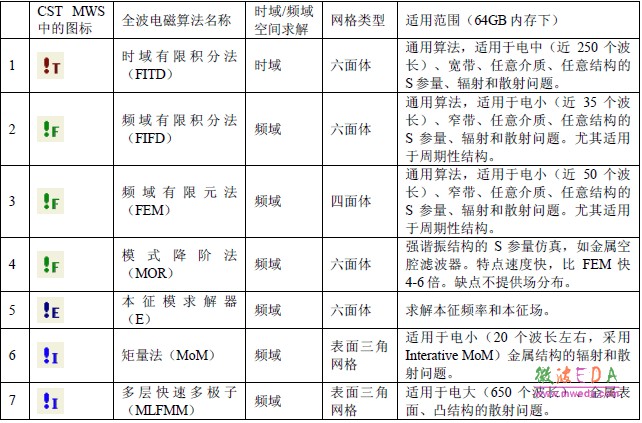

    3) CST MWS中包含七个不同的算法或求解器

    所有七种求解器全部集成于同一个界面,用户可以根据不同问题自由选择最合适的算法。尽管时域有限积分法的应用范围最为宽广,对于周期性结构,采用频域有限元最为有效;对于高Q 值滤波器,采用MOR 最快;对于微调公差分析,六面体网格的算法有绝对的优势;对于电大金属凸结构的散射分析,最好采用 MLFMM 算法等等。
