带圆形反射平面螺旋天线CST仿真分析实例

螺旋天线(helical antenna)是一种具有螺旋形状的天线。它由导电性能良好的金属螺旋线组成，通常用同轴线馈电，同轴线的心线和螺旋线的一端相连接，同轴线的外导体则和接地的金属网(或板)相连接。螺旋天线的辐射方向与螺旋线圆周长有关。当螺旋线的圆周长比一个波长小很多时，辐射最强的方向垂直于螺旋轴;当螺旋线圆周长为一个波长的数量级时，最强辐射出现在螺旋旋轴方向上。

目的：使用Helix，Circle和Cylinder基元来构建不带绝缘桅杆的圆形反射器的螺旋天线。

感兴趣的结果：各个方向的辐射图。

说明：天线的工作频率为0.3 GHz。

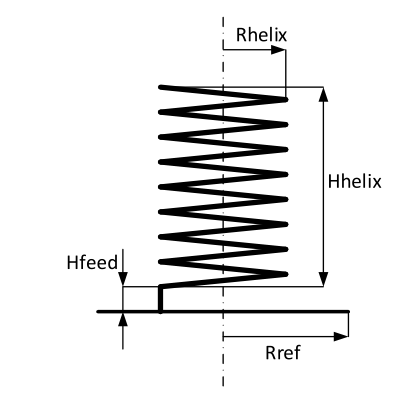

仿真结构：下图显示了带圆形反射器的螺旋形天线。

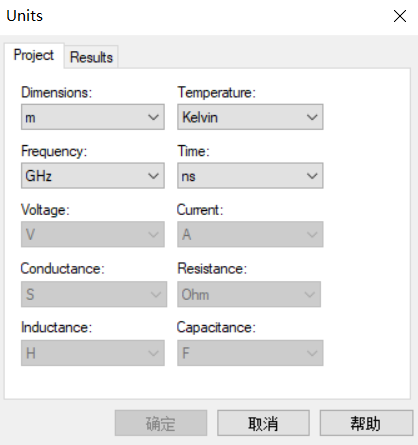

初始设置：设置单位，如下图所示：

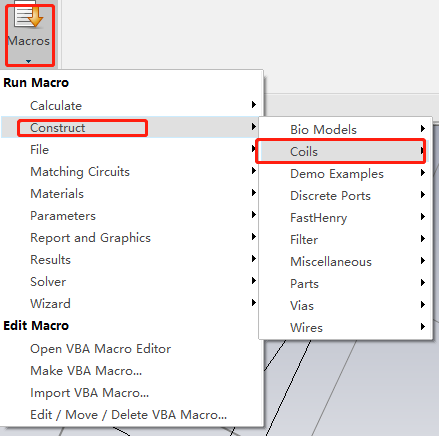

线螺旋结构如下所示：

频率设置，如下所示：

相应的参数如下所示：

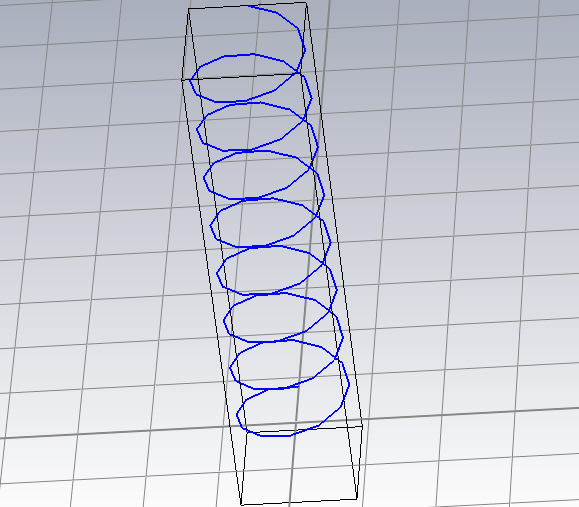

构建螺旋结构，如下图所示：

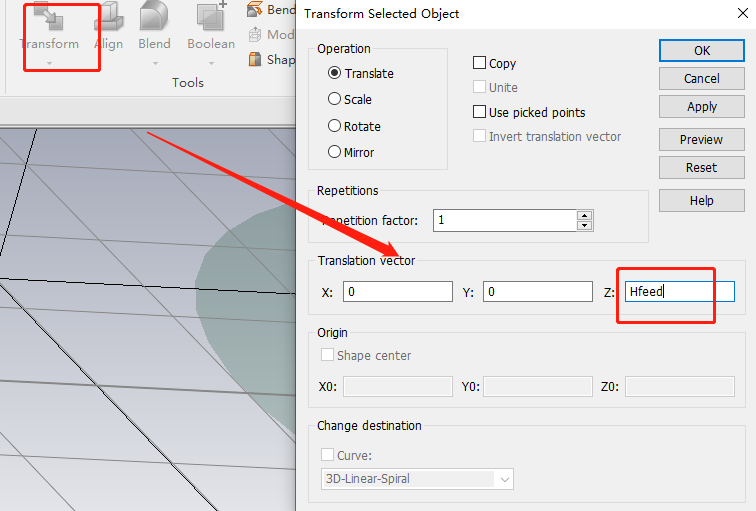

选择螺旋线，并通过向量（0,0，Hfeed）沿z轴平移。

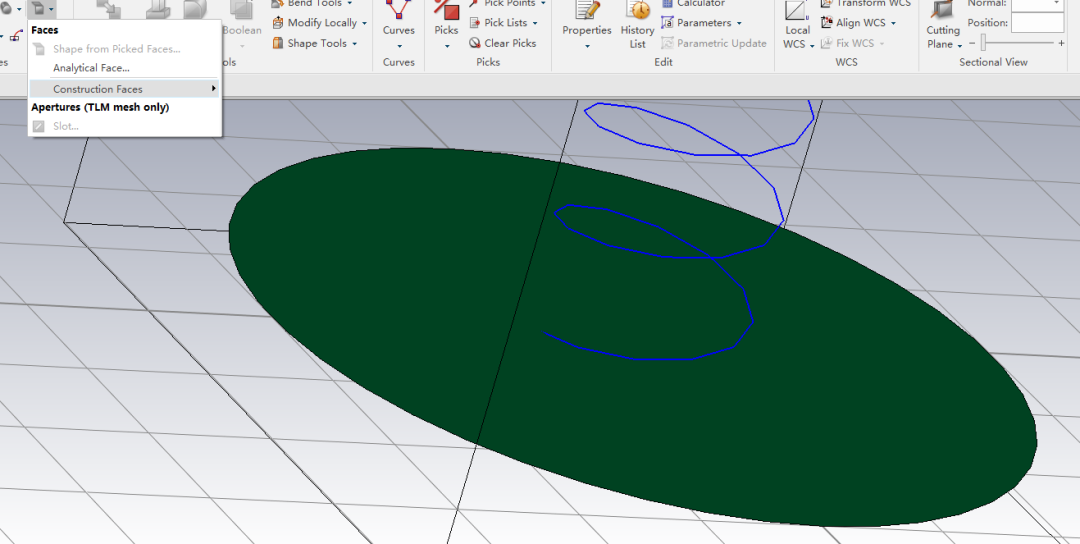

构建反射器，如下所示：

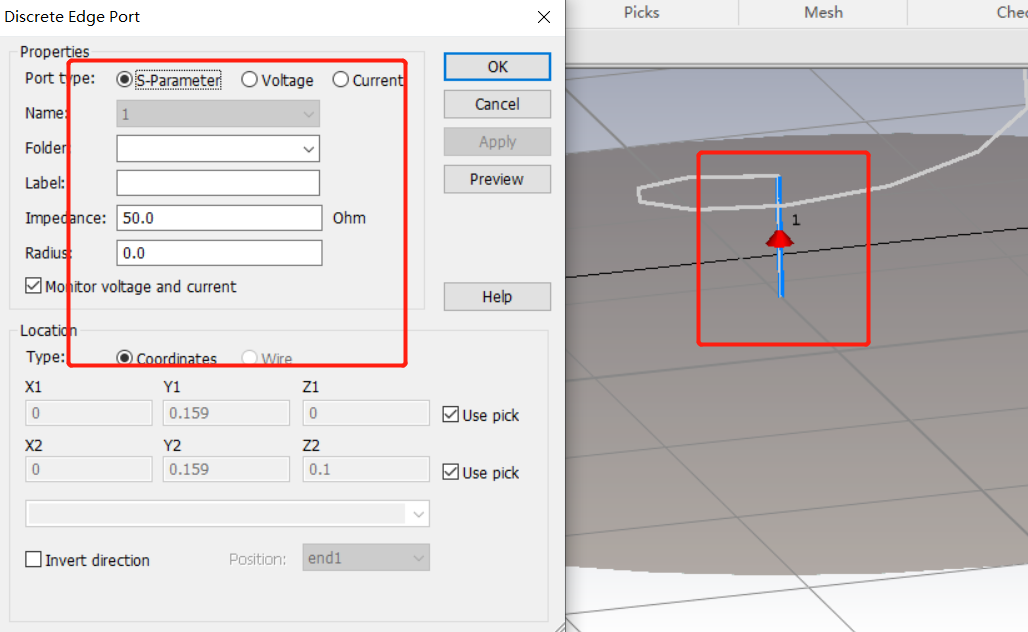

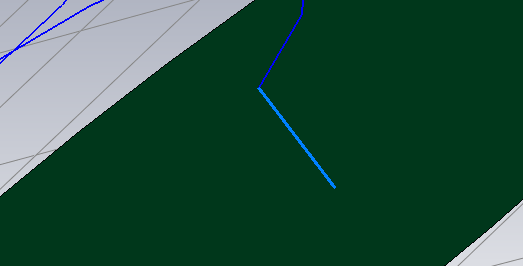

添加激励源，在位于反射器表面上的直线顶点中定义交点。如下图所示，在导线的直线段的两个顶点之间绘制一个生成器。

求解设置，如下所示：

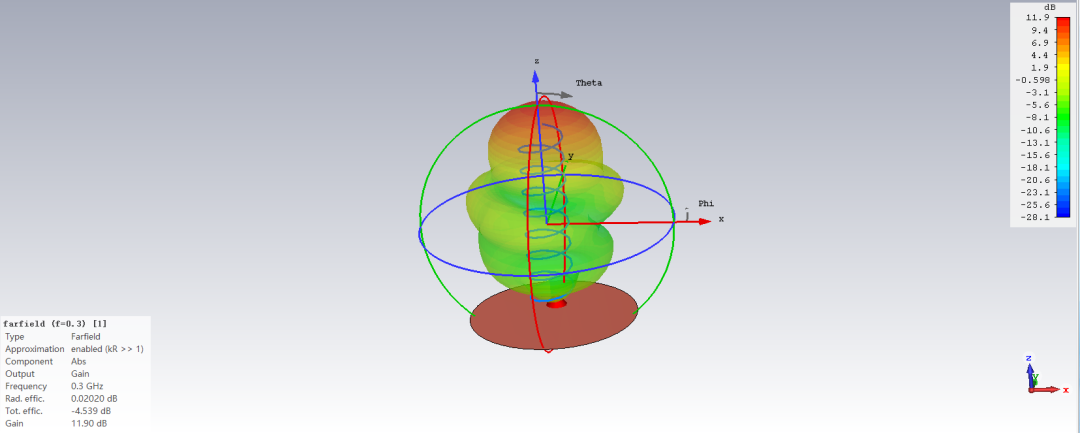

计算并查看远场方向图，如下图所示：
