在CST中生成EFT信号源的方法

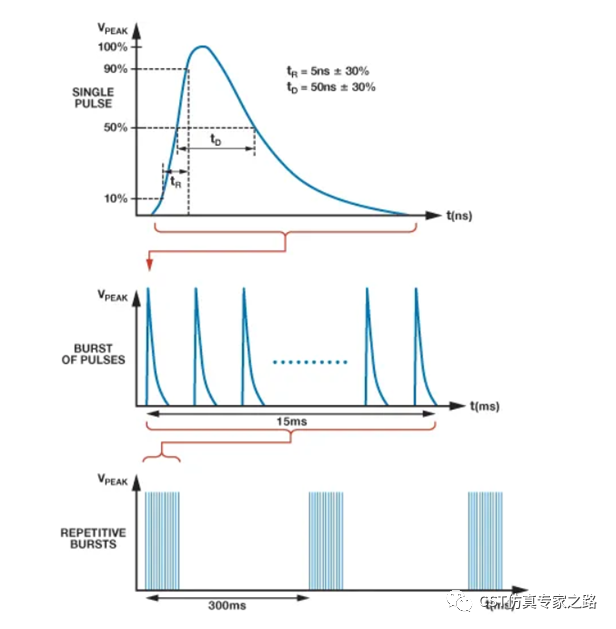

电快速瞬变脉冲群EFT试验的目的是验证电子设备对开关类器件如继电器触点弹跳、高压开关切换、感性负载切换等引起的瞬态干扰的抗扰能力。这种试验方法是通过EFT信号发生器，生成一组瞬态的脉冲信号，通过传导或容性耦合的方式加到电源线、信号线上。EFT信号的主要指标有三个：单个脉冲波形、脉冲的重复频率和输出电压峰值。IEC 61000-4-4要求的发生器输出波形应如下图所示。EFT是由间隔为300ms的连续脉冲串构成，每一个脉冲串持续15ms，脉冲波形组成，单个脉冲的上升沿5ns，持续时间50ns，重复频率5kHz和100kHz。

1、首先我们来看如何生成单个EFT脉冲信号。

第一步，创建一个简单的电路图。

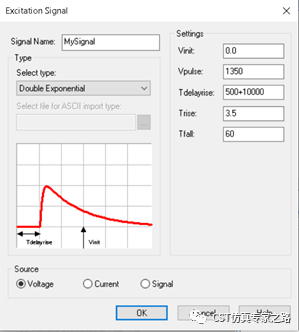

第二步，创建Trans任务，选择激励信号选择Double Exponential，EFT的电压可以通过Vpulse的值进行调整。

第三步，设置求解时间，这个值要大于一个脉冲的时间，开始运行。

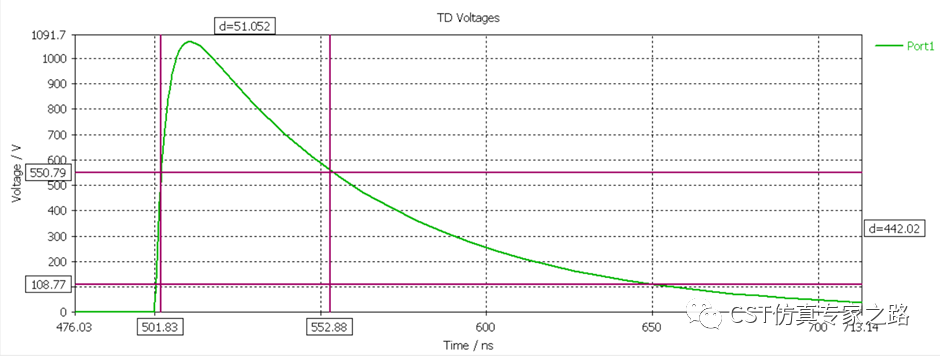

第四步，查看仿真波形，可以看出EFT信号是1000V，单个脉冲的上升沿5ns，持续时间50ns，满足标准要求。

2、接下来给大家演示如何生成周期性的EFT脉冲群信号。

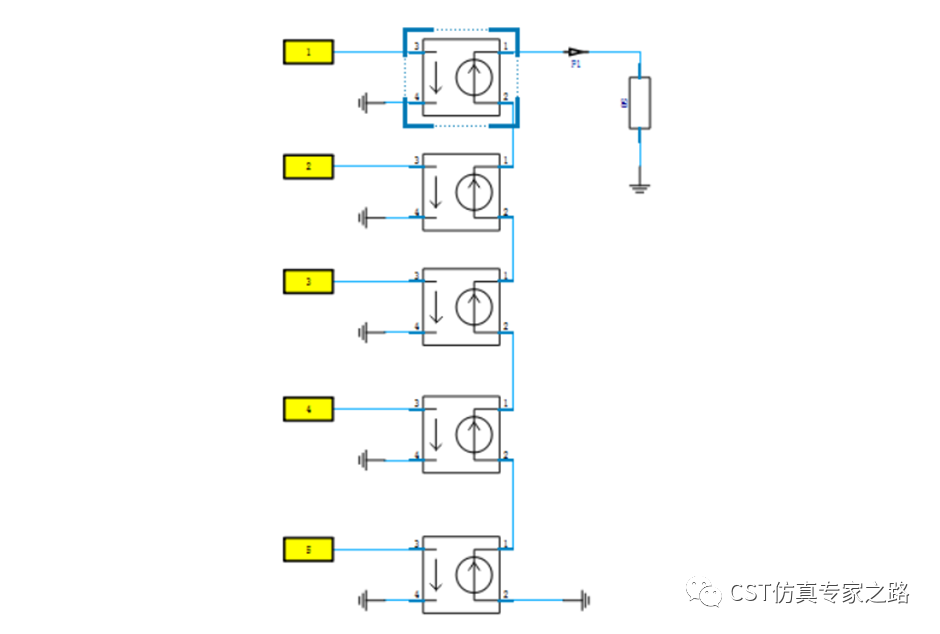

第一步，在单个脉冲的基础上，用CST自带的电流控制开关。例子中用了5个，用来生成5个脉冲信号，如果需要更多的脉冲信号，串联更多的电流控制开关即可。

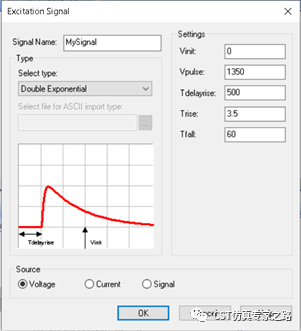

第二步，在设置激励信号时，要注意每个端口要设置一定的delay时间，以100KHz的重复频率来计算，delay时间就是10000ns。下面是port1、2、3的设置举例。

Port1

 Port2

Port3

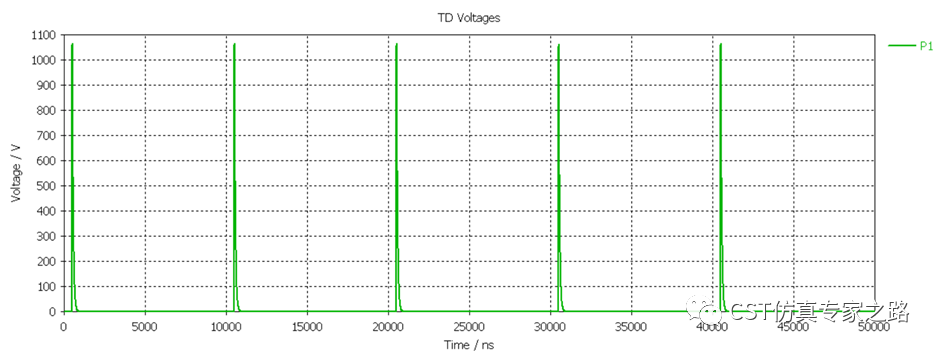

第三步，设置求解时间，这个值要大于总的脉冲的时间，开始运行。运行后，从P1可以看到多个脉冲信号。这个信号可以作为EFT脉冲群信号的激励源。
