如何通过粒子导入接口创建粒子源?
作者 | Danner Dan

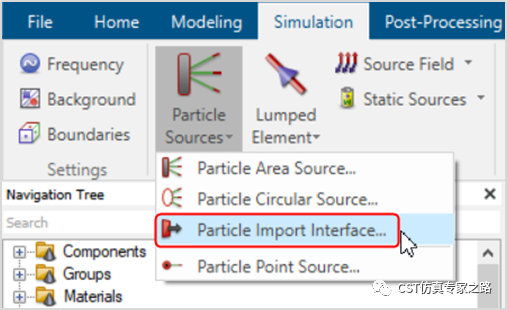

创建粒子源是粒子仿真中非常关键的一环，其中一种方式便是通过粒子导入接口创建粒子源。如下图所示，在Simulation选项卡下展开Particle Sources的下拉菜单，点击Particle Import Interface进行设置。通过定义粒子导入接口，我们可以从其它仿真工程导入粒子数据，也可以导入按照一定格式自行编写的粒子数据。

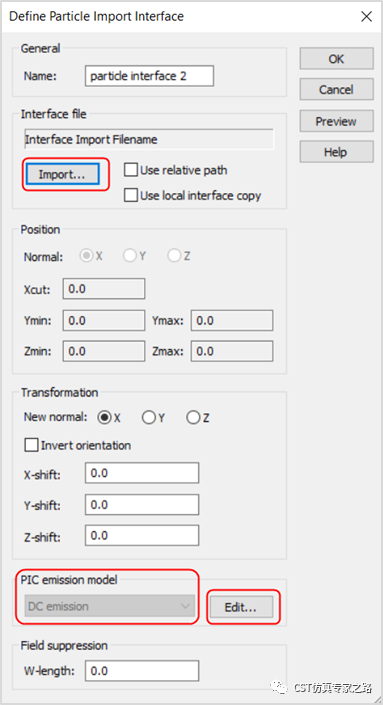

如下图所示，在Define Particle Import Interface对话框中，点击Import按钮，弹出文件选择对话框。在对话框中浏览并选择要导入的粒子接口文件。
可以导入的粒子源文件有以下3种类型：
1 .pio文件：只有通过Tracking Solver的粒子导出接口（Particle Export Interface）导出的粒子文件是.pio格式。.pio格式的粒子源是一个二进制文件，不可以打开或者编辑。如果选择导入.pio文件，在上图中的PIC emission model一栏会自动选择直流发射模型（DC emission），点击Edit按钮，进入对话框，可以定义粒子的发射属性。Tracking Solver、PIC Solver和Es-PIC Solver均支持导入.pio格式的粒子源文件。
2. .pid文件：.pid格式的粒子源是一个Ascii文件，采用SI 单位，支持打开或者编辑。和.pio文件一样，粒子发射过程必须使用直流发射模型，即在Define Particle Import Interface对话框中PIC emission model一栏自动选择DC emission。Tracking Solver、PIC Solver和Es-PIC Solver均支持导入.pid格式的粒子数据文件。
.pid格式的粒子源仅可以通过宏命令创建麦克斯韦粒子的方式获得，路径是Macros > Solver > Create Maxwellian Particles。.pid格式的粒子接口文件示例如下：
3. .pit文件：.pit格式的粒子源是一个Ascii文件，采用SI 单位，支持打开或者编辑，包含了粒子发射数据。.pit文件会导致粒子的发射过程与时间相关，所以仅PIC Solver和Es-PIC Solver支持导入.pit格式的粒子数据文件。
.pit格式的粒子源可以通过宏命令创建麦克斯韦粒子的方式获得；也可以通过PIC Solver导出得到。.pit格式的粒子接口文件示例如下，可以看到数据的最后一列是时间，因此粒子的发射过程与时间相关。
