14.4 HFSS SAR计算之创建偶极子天线模型

    1．设置当前绘图平面

     单击工具栏快捷按钮，从其下拉列表中选择XY，设置当前绘图平面为xy 面。

    2．创建集总端口平面

    （1）从主菜单栏选择【Draw】→【Rectangle】命令，或者单击工具栏的按钮，进入创建矩形面模型的状态。

    （2）在状态栏输入矩形面的起始点坐标（1.8，0.5，0），即在状态栏 X、Y、Z 项对应的文本框中分别输入1.8、0.5、0，如图 14.12 所示，然后单击回车键确认；接着在状态栏 dX、dY、dZ 项对应的文本框处分别输入 3.6、1、0，如图 14.13 所示，并再次单击回车键确认。此时，弹出矩形面的属性对话框，选择对话框的 Attribute 选项卡，Name 项对应的值改为 Source，把矩形面命名为Source；单击按钮，完成该矩形面的创建。

图14.12 状态栏输入矩形面的起始点坐标

图14.13 状态栏输入矩形面的长和宽

    3．设置集总端口激励

    （1）从主菜单栏选择【Edit】→【Select】→【By Name】命令，打开如图 14.14 所示的Select Object对话框，选择Source，并单击按钮。此时，选中刚创建的矩形面Source。

图 14.14 Select Object 对话框

    （2）从主菜单栏选择【HFSS】→【Excitations】→【Assign】→【Lump Port】命令，打开Lumped Port 对话框，设置集总端口激励。

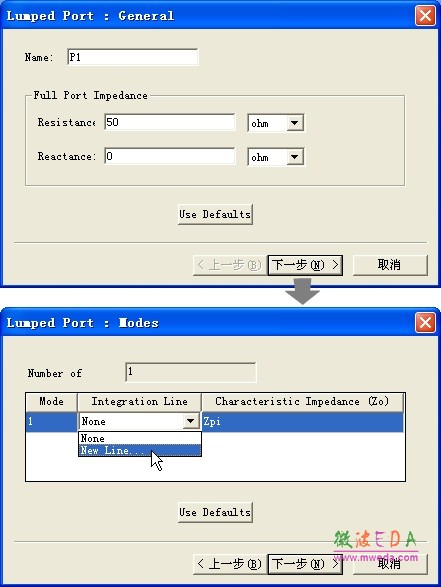

    （3）在对话框的 General 选项卡界面，Name 项输入端口的名称P1，然后单击按钮， 进入 Modes 选项卡界面。在Modes 选项卡界面，单击Integration Line 项下面的none，从打开的下拉表中选择“New Line…”，如图 14.15 所示。此时，退出对话框，进入设置端口积分线状态。在 状态栏 X、Y、Z 项对应的文本框中分别输入 0、0.5、0，单击回车键确认；继续在状态栏 dX、 dY、dZ 项对应的文本框处分别输入 0、1、0，再次单击回车键确认。此时，退回到 Lumped Port 对话框，一直单击按钮，直到完成。

图 14.15 Lumped Port 对话框

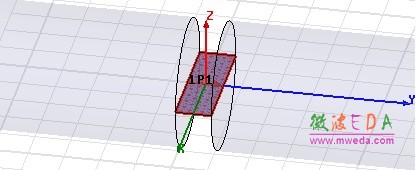

    （4）完成设置后，定义的集总端口激励如图 14.16 所示。

图 14.16 偶极子天线的集总端口激励
